Description
Интервал захвата мм: 0-40
Раб. нагр. кг: 7500
V мм: 246
S мм: 111
T мм: 75
U мм: 530
X мм: 82
Y мм: 20
W мм: 76
Вес кг: 24
Описание
- для вертикального подъёма листовой стали
- обработка поверхности – окраска
- коэффициент запаса прочности 4 : 1
- на заказ другие размеры
- Внимание! Минимальная масса поднимаемого груза должна составлять 10 % от грузоподъёмности захвата (не касается захвата на 250 кг).
- захват на 250 кг идеально подходит для подъёма кровельной стали и т.п.

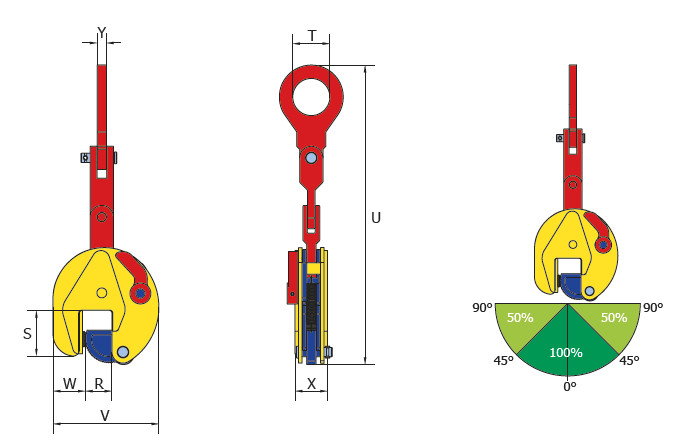

| Раб. нагр., кг | Интервал захвата, мм | S, мм | T, мм | U, мм | V, мм | W, мм | X, мм | Y, мм | Вес, кг | Код изделия |
|---|---|---|---|---|---|---|---|---|---|---|
|
750 |
0 – 13 |
47 |
30 |
202 |
100 |
37 |
37 |
10 |
1,7 | LTTS075 |
|
1000 |
0 – 25 |
56 |
45 |
263 |
141 |
37 |
47 |
15 |
3,5 | LTTSE1 |
|
2000 |
0 – 35 |
78 |
64 |
336 |
183 |
56 |
56 |
16 |
7 |
LTTSE2 |
|
3000 |
0 – 35 |
78 |
64 |
336 |
183 |
56 |
56 |
16 |
7 |
LTTSE3 |
|
4500 |
0 – 25 |
85 |
70 |
423 |
203 |
60 |
77 |
20 |
15 |
*LTTS45 |
|
4500 |
0 – 45 |
85 |
70 |
425 |
228 |
60 |
78 |
20 |
16 |
LTTSE45 |
|
6000 |
0 – 32 |
114 |
75 |
490 |
225 |
78 |
78 |
20 |
19 |
*LTTS6 |
|
6000 |
0 – 50 |
114 |
75 |
490 |
259 |
82 |
78 |
20 |
21 |
*LTTS6 |
|
7500 |
0 – 40 |
111 |
75 |
530 |
246 |
76 |
82 |
20 |
24 |
*LTTS75 |
|
7500 |
0 – 55 |
111 |
75 |
522 |
267 |
70 |
86 |
20 |
26 |
LTTSE75 |
|
9000 |
0 – 55 |
111 |
75 |
522 |
267 |
70 |
86 |
20 |
27 |
*LTTS9 |
|
12000 |
0 – 52 |
148 |
85 |
617 |
295 |
100 |
94 |
44 |
37 |
*LTTS120 |
|
15000 |
0 – 76 |
209 |
86 |
810 |
373 |
136 |
106 |
49 |
70 |
*LTTS150 |
|
17000 |
0 – 76 |
209 |
86 |
810 |
373 |
136 |
106 |
49 |
71 |
*LTTS17 |
|
20000 |
0 – 80 |
250 |
100 |
933 |
563 |
153 |
140 |
66 |
149 |
*LTTS20 |
|
25000 |
5 – 85 |
250 |
100 |
925 |
563 |
148 |
140 |
66 |
149 |
*LTTS250 |
|
30000 |
10 – 90 |
250 |
100 |
918 |
568 |
153 |
142 |
66 |
155,5 | |
|
с увеличенным зевом |
||||||||||
|
6000 |
40 – 90 |
114 |
75 |
486 |
275 |
70 |
78 |
20 |
21 |
*LTSTS |
|
7500 |
50 – 100 |
111 |
75 |
524 |
312 |
70 |
86 |
20 |
26,5 | *LTSTS |
|
9000 |
50 – 100 |
111 |
75 |
522 |
312 |
70 |
86 |
20 |
27,5 | *LTSTS |
|
12000 |
50 – 100 |
152 |
85 |
615 |
344 |
100 |
94 |
44 |
41 |
*LTSTS |
|
15000 |
80 – 150 |
224 |
86 |
800 |
450 |
136 |
106 |
49 |
76 |
*LTSTS |
|
20000 |
80 – 150 |
249 |
100 |
924 |
640 |
153 |
140 |
66 |
160 |
*LTSTS |
|
25000 |
80 – 150 |
249 |
100 |
924 |
640 |
153 |
140 |
66 |
160 |
*LTSTS |
|
30000 |
80 – 150 |
249 |
100 |
906 |
645 |
156 |
142 |
66 |
165,5 | *LTSTS |
*Звёздочкой отмечены изделия со сроком поставки на склад Финляндии 3-4 недели
Захваты TERRIER с одним шарниром — идеальное решение для вертикального подъема листовой стали. Эти захваты обладают прочной конструкцией и позволяют безопасно поднимать и перемещать грузы весом до 7500 кг.
Одной из особенностей захватов TERRIER является их интервал захвата, который составляет от 0 до 40 мм. Это означает, что эти захваты могут поднимать как тонкие, так и толстые листы стали. Благодаря этому, они могут быть использованы в различных областях, где требуется работа с листовыми материалами.
Коэффициент запаса прочности захватов TERRIER составляет 4 : 1, что гарантирует их надежность и безопасность при использовании. Это означает, что максимальная нагрузка на захват может быть в 4 раза больше его грузоподъемности. Такой коэффициент запаса прочности обеспечивает дополнительную безопасность и защиту от случайного разрыва захвата.
Захваты TERRIER с одним шарниром имеют компактные размеры и легкий вес. Они занимают минимальное пространство при хранении и транспортировке. Вес захвата составляет всего 24 кг, что делает его удобным в использовании и перемещении.
Для обработки поверхности захватов TERRIER используется окраска, которая не только придает им эстетический вид, но и защищает от коррозии и повреждений. Это делает захваты долговечными и надежными в эксплуатации.
Однако, при использовании захватов TERRIER с одним шарниром, необходимо учитывать некоторые особенности. Внимание! Минимальная масса поднимаемого груза должна составлять 10% от грузоподъемности захвата (за исключением захвата на 250 кг). Это означает, что при использовании захвата на 250 кг, минимальная масса груза должна быть не менее 25 кг. Этот момент важно учесть при планировании и выполнении грузоподъемных работ.
Захват на 250 кг идеально подходит для подъема кровельной стали и других легких грузов. Он обладает всеми преимуществами захватов TERRIER с одним шарниром, но при этом имеет более низкую грузоподъемность. Такой захват можно использовать в строительстве, ремонтных работах и других областях, где требуется подъем легких грузов.
Кроме того, если вам необходимы захваты TERRIER с другими размерами, вы всегда можете сделать заказ по вашим требованиям. Компания-производитель предлагает широкий выбор размеров и характеристик захватов, чтобы удовлетворить все ваши потребности.
В заключение, захваты TERRIER с одним шарниром — это надежное и безопасное решение для вертикального подъема листовой стали. Они обладают высокой грузоподъемностью, прочной конструкцией и удобными размерами. При использовании этих захватов вы можете быть уверены в безопасности и эффективности грузоподъемных работ.
