Description
Интервал захвата мм: 0-100
Раб. нагр. кг: 10000
V мм: 225
S мм: 135
T мм: 30,5
U мм: 428
H мм: 19,5
X мм: 120
Y мм: 30
W мм: 35
Вес кг: 44
Описание
- для горизонтального подъёма листовой стали (один лист за раз)
- коэффициент запаса прочности 4 : 1
- на заказ другие размеры
- обработка поверхности – окраска
| Раб. нагр. кг/пара |
Интервал захвата мм |
V, мм | S , мм | W , мм | T , мм | H , мм | X , мм | U , мм | Y , мм | Вес кг/ пара |
Код изделия |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | 0 – 35 | 140 | 99 | 10 | 25 | 11,5 | 65 | 188 | 15 | 2,6 | LTFHX1 |
| 2000 | 0 – 60 | 180 | 118 | 15 | 30,5 | 19,5 | 90 | 287 | 16 | 7 | LTFHX2 |
| 3000 | 0 – 60 | 180 | 118 | 20 | 30,5 | 19,5 | 90 | 291 | 16 | 8 | *LTFHX3 |
| 4000 | 0 – 60 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 304 | 20 | 13 | LTFHX4 |
| 6000 | 0 – 60 | 220 | 145 | 25 | 30,5 | 19,5 | 110 | 307 | 20 | 14 | LTFHX6 |
| 8000 | 0 – 60 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 | 19 | *LTFHX8 |
| 10000 | 0 – 60 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 | 19 | *LTFHX10 |
| 12000 | 0 – 60 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 | 19 | *LTFHX12 |
| 15000 | 0 – 60 | 262 | 147 | 35 | 43 | 21,5 | 160 | 344 | 35 | 30 | |
| 25000 | 0 – 60 | 262 | 147 | 40 | 43 | 21,5 | 175 | 349 | 35 | 33 | |
|
С УВЕЛИЧЕННЫМ ЗЕВОМ |
|||||||||||
| 2000 | 0 — 100 | 180 | 120 | 15 | 30,5 | 19,5 | 90 | 383 | 15 | 9,2 | LTFHSX2 |
| 3000 | 0 — 100 | 180 | 120 | 20 | 30,5 | 19,5 | 90 | 387 | 15 | 10 | *LTFHSX3 |
| 4000 | 0 — 100 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 414 | 20 | 15 | LTFHSX4 |
| 6000 | 0 — 100 | 220 | 145 | 25 | 30,5 | 19,5 | 120 | 414 | 20 | 16,5 | LTFHXS6 |
| 8000 | 0 — 100 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 | 21 | LTFHSX8 |
| 10000 | 0 — 100 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 | 22 | LTFHSX100 |
| 12000 | 0 — 100 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 | 22 | *LTFHSX120 |
| 15000 | 0 — 150 | 350 | 240 | 35 | 45 | 27,5 | 140 | 665 | 35 | 53 | *LTFHSX150 |
*Звёздочкой отмечены изделия со сроком поставки на склад Финляндии 3-4 недели

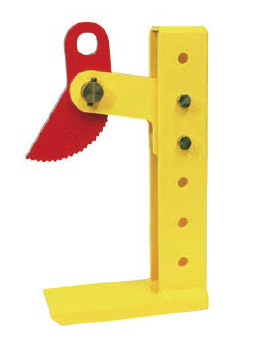

LTFHSX100 — это инновационная система захвата TERRIER, предназначенная для горизонтального подъема листовой стали. Интервал захвата этой системы составляет от 0 до 100 мм, что позволяет легко и безопасно поднимать листы различной толщины.
Основные характеристики LTFHSX100:
— Рабочая нагрузка до 10 000 кг, что делает эту систему идеальным решением для подъема крупных и тяжелых листов стали.
— Размеры системы: V — 225 мм, S — 135 мм, T — 30,5 мм, U — 428 мм, H — 19,5 мм, X — 120 мм, Y — 30 мм, W — 35 мм. Эти параметры позволяют эффективно использовать систему и справляться с самыми сложными задачами подъема.
— Вес системы составляет 44 кг, что обеспечивает устойчивость и надежность во время работы.
LTFHSX100 обладает высокой прочностью благодаря коэффициенту запаса прочности 4:1. Это означает, что система способна выдерживать нагрузку в 4 раза больше, чем максимальная рабочая нагрузка. Такой запас прочности обеспечивает безопасность и надежность при подъеме листов стали.
Одним из преимуществ LTFHSX100 является возможность заказа системы с другими размерами. Это позволяет адаптировать систему под конкретные потребности и требования заказчика. Независимо от размеров, система будет сохранять высокую производительность и надежность.
Важной особенностью LTFHSX100 является обработка поверхности системы — окраска. Это придает системе привлекательный внешний вид и защищает ее от коррозии. Окраска также улучшает долговечность системы, что является важным фактором при работе с тяжелыми и агрессивными материалами.
В заключение, система захвата TERRIER LTFHSX100 — это инновационное решение для горизонтального подъема листовой стали. Она обладает высокой нагрузочной способностью, прочностью и надежностью. Возможность заказа системы с другими размерами позволяет адаптировать ее под нужды заказчика. Окраска системы обеспечивает защиту от коррозии и повышает ее долговечность. Выбирая систему захвата TERRIER LTFHSX100, вы получаете надежное и эффективное решение для горизонтального подъема листовой стали.
