Description
Грузо-
подъем-
ность [кг]: 6000
ЗевR [мм]: 0-50
S [мм]: 114
T [мм]: 75
U [мм]: 490
V [мм]: 259
W [мм]: 82
X [мм]: 78
Y [мм]: 20
Масса [кг/шт.]: 21
Описание
Для вертикального подйома и кантования листового металла, стальных плит и конструкций. Захваты оснащены предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию захвата на поднимаемом изделии. Захваты типа SVCW имеют бОльшую ширину зева. Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.

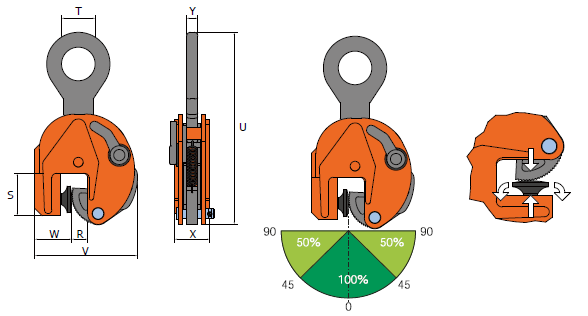

| Код | Грузоподъемность (кг) | Зев R (мм) | S (мм) | Т (мм) | U (мм) | V (мм) | W (мм) | X (мм) | Y (мм) | Масса кг/шт |
|---|---|---|---|---|---|---|---|---|---|---|
| VCW 0,75 т | 750 | 0-13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,70 |
| VCEW1 т | 1 000 | 0-25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,50 |
| VCEW 2 т | 2 000 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| VCEW 3 т | 3 000 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| VCW 4,5 т | 4 500 | 0-25 | 85 | 70 | 423 | 203 | 60 | 77 | 20 | 15 |
| VCEW 4,5 т | 4 500 | 0-45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
| VCW 6 т | 6 000 | 0-32 | 114 | 75 | 490 | 225 | 78 | 78 | 20 | 19 |
| VCEW 6 т | 6 000 | 0-50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
| VCW 7,5 т | 7 500 | 0-40 | 111 | 75 | 530 | 246 | 76 | 82 | 20 | 24 |
| VCEW 7,5 т | 7 500 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
| VCW 9 т | 9 000 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 27 |
| VCW12 т | 12 000 | 0-52 | 148 | 85 | 617 | 295 | 100 | 94 | 44 | 37 |
| VCW15 т | 15 000 | 0-76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 70 |
| VCW17 т | 17 000 | 0-76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71 |
| VCW 20 т | 20 000 | 0-80 | 250 | 100 | 933 | 563 | 153 | 140 | 66 | 149 |
| VCW 25 т | 25 000 | 5-85 | 250 | 100 | 925 | 563 | 148 | 140 | 66 | 149 |
| VCW 30 т | 30 000 | 10-90 | 250 | 100 | 918 | 568 | 153 | 142 | 66 | 155,5 |
| SVCW 6 т | 6 000 | 40-90 | 114 | 75 | 486 | 275 | 70 | 78 | 20 | 21 |
| SVCW 7,5 т | 7 500 | 50-100 | 111 | 75 | 524 | 312 | 70 | 86 | 20 | 26,50 |
| SVCW 9 т | 9 000 | 50-100 | 111 | 75 | 522 | 312 | 70 | 86 | 20 | 27,50 |
| SVCW 12 т | 12 000 | 50-100 | 152 | 85 | 615 | 344 | 100 | 94 | 44 | 41 |
| SVCW 15 т | 15 000 | 80-150 | 224 | 86 | 800 | 450 | 136 | 106 | 49 | 76 |
| SVCW 20 т | 20000 | 80-150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
| SVCW 25 т | 25000 | 80-150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
| SVCW 30 т | 30 000 | 80-150 | 249 | 100 | 906 | 645 | 156 | 142 | 66 | 165,50 |
Вертикальные грузоподъемные захваты Hebeklemme VCEW 6 T — это специальное оборудование, предназначенное для вертикального подъема и кантования листового металла, стальных плит и конструкций. Эти захваты обладают высокой грузоподъемностью, составляющей 6000 кг, что позволяет без труда поднимать и перемещать тяжелые грузы.
Важной особенностью Hebeklemme VCEW 6 T является наличие предохранительного рычага, который обеспечивает фиксацию захвата на поднимаемом изделии в закрытом состоянии. Это гарантирует безопасность при работе с грузами и исключает возможность их падения или соскальзывания.
Одной из преимуществ этих вертикальных грузоподъемных захватов является их широкий зев. Зев — это расстояние между рабочими челюстями захвата. Hebeklemme VCEW 6 T имеет зев в диапазоне от 0 до 50 мм. Это означает, что эти захваты могут успешно поднимать объекты различной толщины и размера, что делает их универсальными в использовании.
Еще одним важным параметром данных захватов является S — расстояние между рабочими плоскостями. В случае Hebeklemme VCEW 6 T оно составляет 114 мм. Это говорит о том, что эти захваты могут использоваться для подъема грузов различной формы и конфигурации, обеспечивая надежное и удобное крепление.
Также следует обратить внимание на параметры T, U, V, W, X и Y. T — это высота грузоподъемной части захвата и в данном случае составляет 75 мм. U — это расстояние от верхней точки захвата до центра тяжести груза и составляет 490 мм. V — это расстояние от верхней точки захвата до нижней точки груза и составляет 259 мм. W — это ширина вертикального захвата и равна 82 мм. X — это ширина горизонтального захвата и составляет 78 мм. Y — это ширина между рабочими челюстями захвата и составляет 20 мм. Все эти параметры позволяют эффективно и безопасно поднимать и перемещать грузы различной формы, размера и конфигурации.
Кроме того, следует обратить внимание на массу данных захватов, которая составляет 21 кг/шт. Это относительно невысокая масса, что облегчает их транспортировку и установку.
Важно отметить, что допустимая минимальная нагрузка для Hebeklemme VCEW 6 T составляет 10% от максимальной нагрузки. Это означает, что эти захваты могут быть эффективно использованы даже при работе с легкими грузами, что делает их универсальными и удобными в использовании.
В заключение, вертикальные грузоподъемные захваты Hebeklemme VCEW 6 T представляют собой надежное и эффективное оборудование, которое облегчает подъем и перемещение тяжелых грузов. Их высокая грузоподъемность, широкий зев, удобные параметры и предохранительный рычаг делают их идеальным выбором для различных задач, связанных с грузоподъемом и перемещением. Эти захваты отличаются высоким уровнем безопасности и надежности, что позволяет использовать их в различных отраслях промышленности.
