Description
Диаметр резьбы d: М30
b мм: 66
e мм: 35
g мм: 97
t мм: 80,5
Размер подъёмной петли мм: 20x85x37
Вес кг: 2,17
Описание
 |
 |
- класс стали 8
- подъёмная петля поворачивается в направлении нагрузки
- обработка поверхности – окраска
- коэффициент запаса прочности 4 : 1
- также модель с длинной резьбой (120 мм)

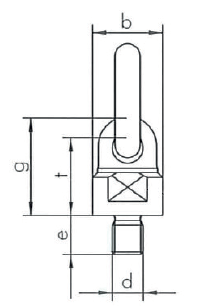

| Диаметр резьбы d |
b мм | е мм | g мм | t мм | Размер подъёмной петли мм | Вес кг | Код изделия | Код изделия с резьбой 120 мм |
|---|---|---|---|---|---|---|---|---|
| М10 | 36 | 18 | 51 | 41 | 14x55x30 | 0,43 | NS8KL1003 | — |
| М12 | 36 | 18 | 51 | 41 | 14x55x30 | 0,44 | NS8KL1205 | — |
| М16 | 36 | 40 | 52 | 42 | 14x55x30 | 0,46 | NS8KL161 | NS8KL16120 |
| М20 | 50 | 49 | 68 | 56 | 16x70x34 | 0,96 | NS8KL202 | NS8KL20120 |
| М24 | 57 | 40 | 78 | 65,5 | 18x85x37 | 1,45 | NS8KL2432 | NS8KL24120 |
| МЗО | 66 | 35 | 97 | 80,5 | 20x85x37 | 2,17 | NS8KL3053 | NS8KL305120 |
| МЗО | 80 | 35 | 112 | 92 | 22x115x50 | 3,57 | NS8KL308 | NS8KL308120 |
| М36 | 80 | 90 | 109 | 89,5 | 22x115x50 | 4,17 | NS8KL368 | NS8KL36120 |
| М42 | 80 | 50 | 109 | 89,5 | 25x115x50 | 3,67 | NS8KL4210 | — |
| М45 | 80 | 60 | 109 | 89,5 | 25x115x50 | 4,17 | NS8KL4510 | — |
| М48 | 80 | 50 | 109 | 89,5 | 25x115x50 | 4,02 | NS8KL4810 | — |
| М56 | 117 | 84 | 310 | 280 | 32x152x70 | 11,6 | NS8KL5615 | — |
| М64 | 117 | 95 | 310 | 280 | 32x152x70 | 12,6 | NS8KL6415 | — |
| *М72 | 160 | 108 | 211 | 165 | 40x173x68 | 29,0 | *NS8KL72 | — |
| *М80 | 170 | 120 | 211 | 165 | 40x173x68 | 29,0 | *NS8KL80 | — |
| *М90 | 170 | 135 | 211 | 165 | 40x173x68 | 29,0 | *NS8KL90 | — |
*Звездочкой отмечены изделия со сроком поставки 2-4 недели на склад Финляндии
Рабочие нагрузки
| Диаметр резьбы |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
Момент затяжки Nm |
|---|---|---|---|---|---|---|---|---|---|
| М10 | 0,6 | 0,3 | 1,2 | 0,6 | 0,4 | 0,3 | 0,6 | 0,5 | 10-16 |
| M12 | 1,0 | 0,5 | 2,0 | 1,0 | 0,8 | 0,5 | 1,1 | 0,8 | 15-28 |
| M16 | 2,0 | 1Д | 4,0 | 2,2 | 1,5 | 1,1 | 2,4 | 1,6 | 45-70 |
| M20 | 4,0 | 2,0 | 8,0 | 4,0 | 2,8 | 2,0 | 4,0 | 3,0 | 75-130 |
| M24 | 6,3 | 3,2 | 12,6 | 6,3 | 4,3 | 3,2 | 6,3 | 4,7 | 90-130 |
| МЗО | 10,6 | 5,3 | 21,2 | 10,6 | 7,1 | 5,3 | ИД | 8,0 | 230-400 |
| M30 | 11,8 | 8,0 | 23,6 | 16,0 | 11,2 | 8,0 | 16,0 | 11,8 | 230-400 |
| М36 | 11,8 | 8,0 | 23,6 | 16,0 | 11,2 | 8,0 | 16,0 | 11,8 | 270-600 |
| М42 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,0 | 15,0 | 270-700 |
| М45 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,0 | 15,0 | 350-800 |
| М48 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,0 | 15,0 | 350-800 |
| М56 | 25,0 | 15,0 | 50,0 | 25,0 | 21,0 | 15,0 | 31,5 | 25,0 | 350-900 |
| М64 | 25,0 | 15,0 | 50,0 | 25,0 | 21,0 | 15,0 | 31,5 | 25,0 | 350-900 |
| М72 | 35,0 | 25,0 | 70,0 | 50,0 | 35,0 | 25,0 | 52,5 | 37,5 | 6913 |
| М80 | 35,0 | 30,0 | 70,0 | 60,0 | 42,0 | 30,0 | 63,0 | 45,0 | 9625 |
| М90 | 35,0 | 35,0 | 70,0 | 70,0 | 49,0 | 35,0 | 73,5 | 52,5 | 14000 |

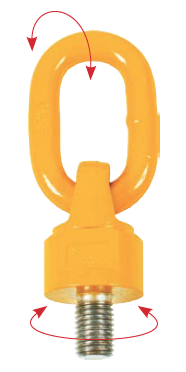

Рым-болты с поворотной петлёй на шарикоподшипнике для подъёма во всех направлениях являются незаменимым инструментом в различных сферах деятельности. Они обеспечивают безопасный и эффективный способ подъема и перемещения грузов. Одной из самых важных характеристик таких болтов является их диаметр резьбы, который в данном случае составляет М30.
Диаметр резьбы играет ключевую роль в определении прочности и надежности рым-болтов. Чем больше диаметр резьбы, тем больше вес груза они способны выдержать. В данном случае, диаметр резьбы составляет М30, что говорит о высокой прочности этих болтов.
Однако, диаметр резьбы — не единственный фактор, определяющий эффективность рым-болтов. Важную роль играют также другие параметры, такие как b, e, g и t.
Параметр b (66 мм) указывает на расстояние между центрами отверстий для крепления рым-болтов. Чем больше это расстояние, тем больше груз они способны выдержать.
Параметр e (35 мм) обозначает длину рым-болтов. Он также влияет на прочность и надежность конструкции. Чем длиннее рым-болты, тем больше груз они способны выдержать.
Параметр g (97 мм) отвечает за длину поворотной петли на шарикоподшипнике. Чем длиннее петля, тем больше угол поворота рым-болтов. Большой угол поворота позволяет поднимать грузы в различных направлениях, что делает эти болты универсальными и удобными в использовании.
Параметр t (80,5 мм) определяет размер подъемной петли на рым-болтах. Он играет важную роль в процессе подъема и перемещения грузов. Чем больше размер петли, тем больший груз можно поднять.
Размер подъемной петли (20x85x37 мм) также является важным параметром рым-болтов. Этот размер определяет, какой груз можно поднять с помощью этих болтов. Чем больше размер петли, тем больший груз они способны выдержать.
И, наконец, вес рым-болтов составляет 2,17 кг. Это важная характеристика, которая определяет, насколько удобно и безопасно использовать эти болты. Чем меньше вес болтов, тем проще с ними работать.
Таким образом, рым-болты с поворотной петлёй на шарикоподшипнике для подъёма во всех направлениях с диаметром резьбы М30 и параметрами b, e, g, t, размером подъемной петли и весом, указанными выше, являются надежным, удобным и безопасным инструментом для подъема и перемещения грузов. Их высокие характеристики делают их идеальным выбором для различных задач в различных сферах деятельности.
