Description
Грузо-
подъе-мность[кг]: 4000
ЗевR[мм]: 150-560
H [мм]: 173-362
V-макс. [мм]: 708
U-макс. [мм]: 545
S [мм]: 40
T [мм]: 80
X [мм]: 180
Масса [кг/шт.]: 18
Описание
Предназначены для поднимания и транспортирования только стальных балок с фланцем. Зажимное усилие равномерно передается от винта на зажимные колодки. Сила удерживания обеспечивается винтом посредством соединения с геометрическим замыканием (зубчатое кольцо и зубчатый элемент отсутствуют).

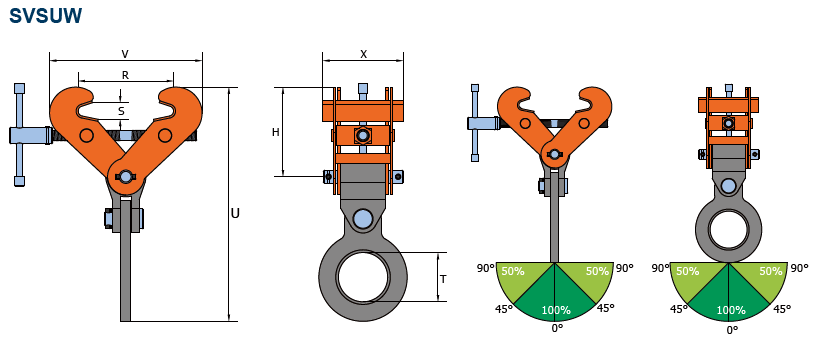

| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | T [мм] | V-макс. [мм] | U-макс. [мм] | Н [мм] | X [мм] | Масса [кг/шт.] |
|---|---|---|---|---|---|---|---|---|---|
| SVW 1 т | 1000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 2 т | 2 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 3 т | 3 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 4 т | 4 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW 5 т | 5 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW Ют | 10 000 | 350-450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
| SVSW 2 т | 2 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 18 |
| SVSW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 19,50 |
| SVSUW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 486 | 114-275 | 120 | 8 |
| SVSUW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 613 | 173-362 | 180 | 21 |
| SVSUW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 622 | 173-362 | 180 | 22 |
Винтовые захваты Schraubklemme SVSW 4 T — это надежное и эффективное оборудование, предназначенное для подъема и транспортировки стальных балок с фланцем. Они обладают высокой грузоподъемностью до 4000 кг и могут использоваться в различных отраслях промышленности.
Одной из особенностей этих захватов является равномерное передача зажимного усилия от винта на зажимные колодки. Это гарантирует надежное удержание груза и предотвращает его соскальзывание или падение.
Важным элементом конструкции винтовых захватов Schraubklemme SVSW 4 T является винт, который осуществляет соединение с геометрическим замыканием. Это означает, что винт обеспечивает силу удерживания без использования зубчатых колес или зубчатых элементов. Такой дизайн позволяет достичь высокой надежности и долговечности захватов.
Габариты и характеристики винтовых захватов Schraubklemme SVSW 4 T также заслуживают внимания. Они имеют диапазон грузоподъемности от 150 до 560 мм в зависимости от размера фланца стальной балки. Высота захвата может находиться в пределах от 173 до 362 мм, а максимальная высота подъема составляет 708 мм. Максимальное горизонтальное перемещение составляет 545 мм, а ширина зажима — 40 мм. Длина захвата составляет 80 мм, а ширина — 180 мм.
Одним из преимуществ винтовых захватов Schraubklemme SVSW 4 T является их относительно небольшая масса. Каждый захват весит всего 18 кг, что облегчает их использование и транспортировку.
Винтовые захваты Schraubklemme SVSW 4 T обладают высокой надежностью и долговечностью, что делает их незаменимыми в различных сферах промышленности. Они обеспечивают безопасный и эффективный подъем и транспортировку стальных балок с фланцем. Благодаря своим характеристикам и конструкции, они позволяют увеличить производительность и снизить риски при выполнении подобных задач. Винтовые захваты Schraubklemme SVSW 4 T — надежный помощник в работе с тяжелыми грузами.
