Description
Грузо-
подъе-мность[кг]: 4000
ЗевR[мм]: 150-300
H [мм]: 185-240
V-макс. [мм]: 450
U-макс. [мм]: 422
S [мм]: 40
T [мм]: 80
X [мм]: 180
Масса [кг/шт.]: 15
Описание

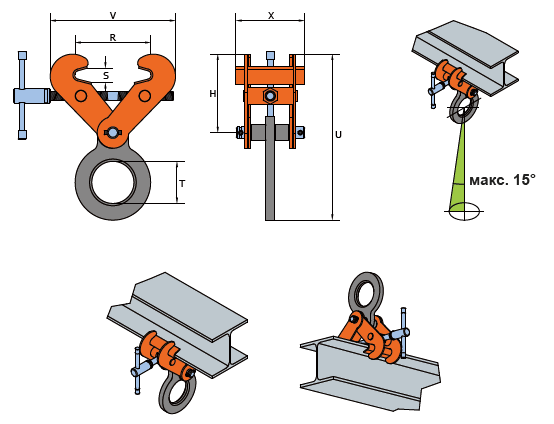

Предназначены для поднимания и транспортирования только стальных балок с фланцем. Зажимное усилие равномерно передается от винта на зажимные колодки. Сила удерживания обеспечивается винтом посредством соединения с геометрическим замыканием (зубчатое кольцо и зубчатый элемент отсутствуют).

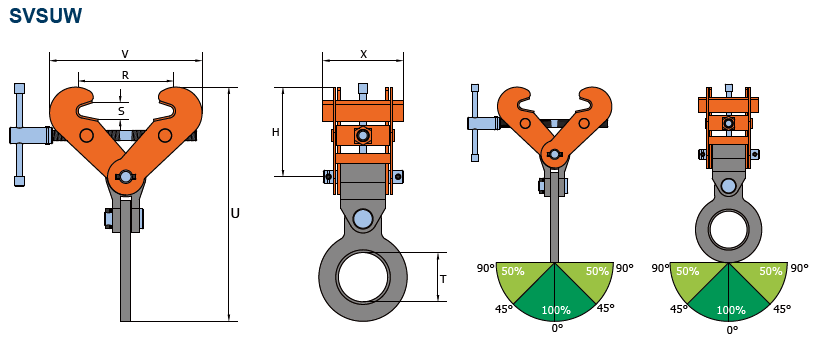

| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | T [мм] | V-макс. [мм] | U-макс. [мм] | Н [мм] | X [мм] | Масса [кг/шт.] |
|---|---|---|---|---|---|---|---|---|---|
| SVW 1 т | 1000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 2 т | 2 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 3 т | 3 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 4 т | 4 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW 5 т | 5 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW Ют | 10 000 | 350-450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
| SVSW 2 т | 2 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 18 |
| SVSW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 19,50 |
| SVSUW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 486 | 114-275 | 120 | 8 |
| SVSUW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 613 | 173-362 | 180 | 21 |
| SVSUW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 622 | 173-362 | 180 | 22 |
Винтовые захваты Schraubklemme SVW 4 T — это эффективное оборудование, предназначенное для подъема и транспортировки стальных балок с фланцем. Эти захваты обладают высокой грузоподъемностью до 4000 кг, что делает их идеальным выбором для работы с тяжелыми материалами.
Одной из главных особенностей винтовых захватов Schraubklemme SVW 4 T является равномерное распределение зажимного усилия. Это достигается благодаря использованию винта, который передает силу на зажимные колодки. Такой механизм обеспечивает надежное и безопасное удержание стальных балок во время подъема и транспортировки.
Важно отметить, что эти винтовые захваты предназначены только для работы с стальными балками с фланцем. Их использование с другими материалами может быть небезопасным и привести к повреждению оборудования.
Винтовые захваты Schraubklemme SVW 4 T имеют несколько характеристик, которые следует учитывать при выборе оборудования. Грузоподъемность этих захватов составляет до 4000 кг, что позволяет без проблем поднимать тяжелые стальные балки. Зев R, то есть расстояние между зажимными колодками, составляет от 150 до 300 мм. Высота H, которая определяет минимальное и максимальное расстояние между зажимными колодками и нижней частью захвата, составляет от 185 до 240 мм.
Дополнительные параметры винтовых захватов Schraubklemme SVW 4 T включают V-макс, U-макс, S, T и X. V-макс обозначает максимальное вертикальное отклонение от оси винта и составляет 450 мм. U-макс указывает на максимальное горизонтальное отклонение от оси винта и составляет 422 мм. Значение S определяет минимальное расстояние между зажимными колодками и стальной балкой и составляет 40 мм. T обозначает ширину зажимных колодок и составляет 80 мм. Наконец, значение X определяет длину зажимных колодок и составляет 180 мм.
Вес каждого винтового захвата Schraubklemme SVW 4 T составляет 15 кг. Это учитывается при планировании и проведении работ по подъему и транспортировке стальных балок.
В заключение, винтовые захваты Schraubklemme SVW 4 T представляют собой надежное и эффективное оборудование для подъема и транспортировки стальных балок. Они обладают высокой грузоподъемностью, равномерно распределяют зажимное усилие и имеют необходимые характеристики для работы с данными материалами. При выборе винтовых захватов Schraubklemme SVW 4 T необходимо учитывать их технические параметры, такие как грузоподъемность, зев R, высота H, V-макс, U-макс, S, T и X. Это позволит правильно подобрать оборудование и гарантировать безопасность и эффективность работ.
