Грузо-
подъем-
ность [кг]: 750

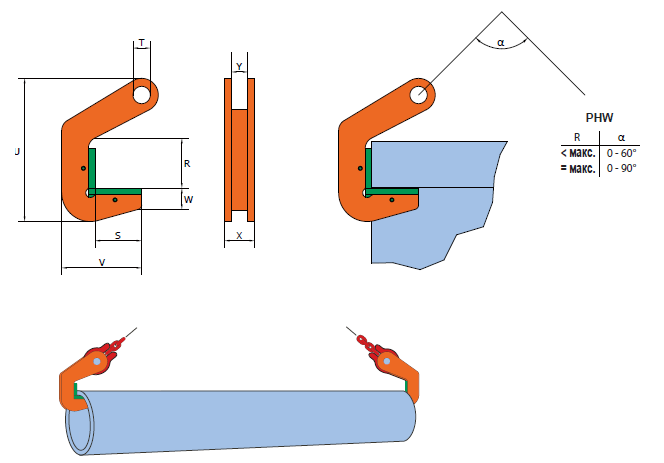

ЗевR [мм]: 0-13
S [мм]: 47
T [мм]: 30
U [мм]: 203
V [мм]: 100
W [мм]: 37
X [мм]: 37
Y [мм]: 10
Масса [кг/шт.]: 1.80
Описание
Захват с шарнирным подвесным кольцом для универсального поднятия, кантования и транспортирования листового металла, стальных плит и конструкций во всех направлениях. Исполнение в усиленном корпусе. Захват оснащен предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию на поднимаемом изделии. Захват типа SVUW имеет бОльшую ширину зева.
Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.
| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | Т [мм] | U [мм] | V [мм] | W [мм] | X [мм] | Y [мм] | Масса [кг/шт. ] |
|---|---|---|---|---|---|---|---|---|---|---|
| VUW 0,75 т | 750 | 0-13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,80 |
| VEUW 1 т | 1000 | 0-25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,80 |
| VEUW 2 т | 2 000 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VEUW 3 т | 3 000 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VUW 4,5 Т | 4 500 | 0-25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16 |
| VEUW 4,5 т | 4 500 | 0-45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,50 |
| VUW 6 т | 6 000 | 0-32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22 |
| VEUW 6 т | 6 000 | 0-50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| VUW 7,5 т | 7 500 | 0-40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27 |
| VEUW 7,5 т | 7 500 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
| VUW 9 т | 9 000 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29 |
| VUW 12 т | 12 000 | 0-52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41 |
| VUW 15 т | 15 000 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73 |
| VUW 17 т | 17 000 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74 |
| VUW 20 т | 20 000 | 0-80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160 |
| VUW 25 т | 25 000 | 5-85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160 |
| VUW 30 т | 30 000 | 10-90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167 |
| SVUW 6 т | 6 000 | 40-90 | 114 | 78 | 523 | 275 | 70 | 78 | 32 | 24 |
| SVUW 7,5 т | 7 500 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 30 |
| SVUW 9 т | 9 000 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 31 |
| SVUW 12 т | 12 000 | 50-100 | 152 | 85 | 644 | 344 | 100 | 94 | 48 | 45 |
| SVUW 15 т | 15 000 | 80-150 | 224 | 85 | 808 | 450 | 136 | 106 | 48 | 78 |
| SVUW 20 т | 20 000 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 25 т | 25 000 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 30 т | 30 000 | 80-150 | 249 | 100 | 946 | 645 | 156 | 142 | 71 | 176,50 |
Вертикальные грузоподъемные захваты Hebeklemme VUW 0.75 T, предназначены для поднятия и перемещения листового металла, стальных плит и конструкций во всех направлениях. Эти захваты обладают высокой надежностью и прочностью, что позволяет использовать их в различных сферах промышленности.
Особенностью этих вертикальных грузоподъемных захватов является наличие шарнирного подвесного кольца, которое обеспечивает универсальность в поднятии, кантовании и транспортировке грузов. Благодаря этому, захваты Hebeklemme VUW 0.75 T могут использоваться для работы с различными типами материалов и конструкций.
Одним из преимуществ данных захватов является их усиленный корпус, что обеспечивает дополнительную прочность и долговечность при эксплуатации. Это особенно важно при работе с тяжелыми грузами, так как обеспечивает безопасность и надежность подъема.
Для обеспечения безопасности при использовании Hebeklemme VUW 0.75 T, они оснащены предохранительным рычагом. Рычаг при закрытом состоянии фиксирует захват на поднимаемом изделии, предотвращая его сползание или падение. Это дает дополнительную защиту для груза и обеспечивает безопасность при работе.
Захват типа SVUW отличается от других моделей увеличенной шириной зева. Это позволяет использовать его для работы с грузами больших размеров и упрощает процесс подъема и перемещения. Благодаря этому захвату можно эффективно справляться с различными задачами, связанными с грузоподъемностью.
Одним из важных параметров при выборе вертикальных грузоподъемных захватов является их грузоподъемность. Hebeklemme VUW 0.75 T имеет грузоподъемность 750 кг, что позволяет использовать его для поднятия и перемещения средних и тяжелых грузов. Это делает его универсальным и применимым в различных отраслях промышленности.
Кроме того, стоит отметить, что эти захваты имеют допустимую минимальную нагрузку, которая составляет 10% от максимальной нагрузки. Это означает, что в процессе работы можно использовать захваты и с грузами меньшей массы, при этом обеспечивая безопасность и надежность в подъеме.
В заключение, вертикальные грузоподъемные захваты Hebeklemme VUW 0.75 T — это надежное и прочное оборудование, которое позволяет эффективно и безопасно поднимать и перемещать листовой металл, стальные плиты и конструкции. Их усиленный корпус, шарнирное подвесное кольцо и предохранительный рычаг обеспечивают безопасность и надежность при работе. Кроме того, увеличенная ширина зева и допустимая минимальная нагрузка делают эти захваты универсальными и применимыми в различных отраслях промышленности.
