Description
Номинал. нагрузка, кг: 2500
Станд. подъем, м: 3,0
Усилие при номин. нагрузке, кгс: 32,3
Собственный вес, кг: 34
Описание
| > Система планетарной зубчатой передачи позволяет в семь раз увеличивать скорость подъёма и опускания, если сравнивать с традиционными талями, при возвращении ненагруженного крюка в исходное положение (при грузе не более 10% от предельной грузоподъемности) > Чрезвычайно устойчивая > Не требующие технического > Долговечные термически |
Новый быстродействующий механизм сцепления, который переключается из нормального режима в режим, при котором скорость подъема и опускания увеличивается в семь раз |
| Дополнительное оборудование: |
Универсальные тележки TSG и TSP
Контейнер для цепи
Различные длины подъёма на заказ, соответствующие вашим требованиям
Технические характеристики
| Номинальная нагрузка (предельная грузо- подъемность) (т) | Код | Стандарт- ный подъем (м) | Высота ручной цепи (м) | Усилие при ном. нагрузке (кгс)*1 | Ход ручной цепи на 1 метр подъема (м) | Диаметр грузовой цепи (мм) | Нагрузка при испытании (т) | Подъёмная нагрузка переключения (т) | Масса (вес нетто) (кг) | Дополнительная масса для подъема на один метр (кг) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Низко | Высоко | ||||||||||
| 2.5 | СВ025 | 3.0 | 3 | 32,3 | 14 | 99 | 9.0×27.2 | 3.8 | 0.25 < | 34 | 2.7 |
| 5 | СВ050 | 3.5 | 33,3 | 28 | 198 | 9.0×27.2 | 7.5 | 0.50 < | 48 | 4.4 | |
| 7.5 | СВ075 | 3.5 | 34,3 | 42 | 297 | 9.0×27.2 | 9.5 | 0.70 < | 70 | 6.2 | |
| 10 | СВ100 | 35,3 | 56 | 396 | 9.0×27.2 | 12.5 | 0.90 < | 90 | 7.9 | ||
| 15 | СВ150 | 36,3 | 85 | 594 | 9.0×27.2 | 20 | 1.30 < | 162 | 11.4 | ||
| 20 | СВ200 | 35,3×2 | 56×2 | 396×2 | 9.0×27.2 | 25 | 1.80 < | 249 | 15.8 | ||
| 30 | СВ300 | 4.5 | 42,1×2 | 71×2 | 495×2 | 9.0×27.2 | 40 | 2.20 < | 324 | 19.2 | |
| 40 | СВ400 | 42,1×2 | 99×2 | 693×2 | 9.0×27.2 | 50 | 2.90 < | Прибл. 494 | 26.2 | ||
| 50 | СВ500 | 48,0×2 | 113×2 | 792×2 | 9.0×27.2 | 62.5 | 3.20 < | Прибл. 654 | 29.7 | ||
| *1 Диаметр всех ручных цепей составляет 5 мм. | |||||||||||

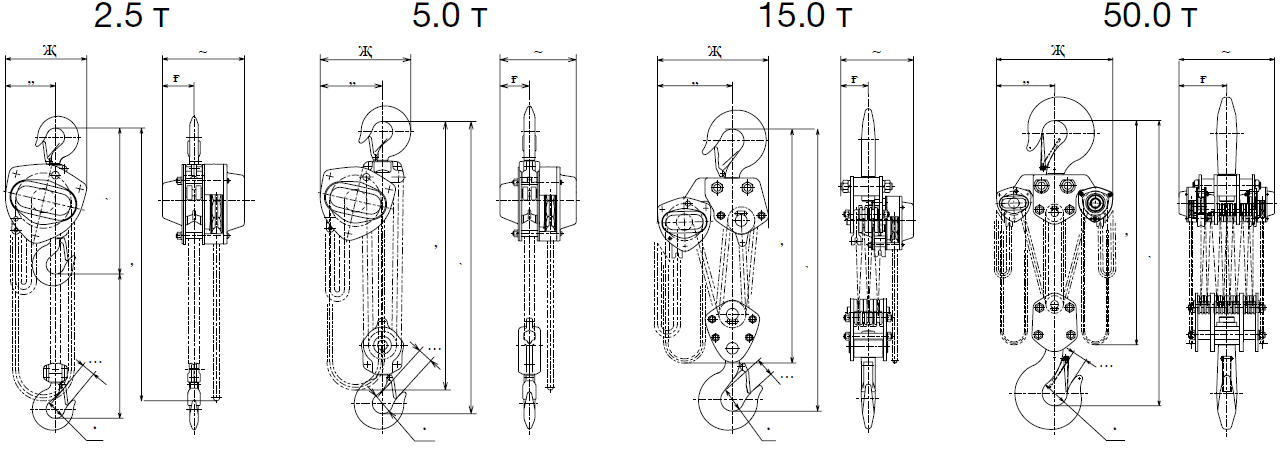

Размеры (мм)
| Номинальная нагрузка (предельная грузоподъемность) (т) | С | а | b | d | е | f | g | s |
|---|---|---|---|---|---|---|---|---|
| 2.5 | 420 | 237 | 233 | 3000 | 91 | 143 | 40 | 53 |
| 5.0 | 600 | 282 | 3600 | 194 | 46.5 | 63 | ||
| 7.5 | 770 | 373 | 4200 | 253 | 72.5 | 85 | ||
| 10 | 760 | 438 | 111 | 308 | ||||
| 15 | 1020 | 313 | 492 | 4700 | 119 | 337 | 80 | 100 |
| 20 | 1180 | 464 | 746 | 4800 | 232 | 373 | 81 | 110 |
| 30 | 1300 | 494 | 247 | 103 | 125 | |||
| 40 | 1480 | 592 | 760 | 4900 | 296 | 380 | 96 | 145 |
| 50 | 1560 | 634 | 796 | 317 | 398 | 100 | 165 |
| Рабочая среда: | · Диапазон рабочих температур от -20°C до + 60°C. |
| Условия | · Диапазон рабочей влажности RH 100% или ниже. · Не подходит для использования под водой. |
| Материалы | · Наша продукция не содержит шести опасных веществ, указанных в Директиве ЕС по ограничению использования опасных веществ. · Без содержания асбеста. |
CB025 – это ручная цепная таль, которая позволяет поднимать и перемещать грузы массой до 2500 кг на высоту до 3 метров. Она отличается высокой надежностью, прочностью и долговечностью благодаря применению современных технологий и материалов.
Одной из главных особенностей CB025 является система планетарной зубчатой передачи, которая позволяет увеличивать скорость подъема и опускания в семь раз по сравнению с традиционными талями. При этом возвращение ненагруженного крюка в исходное положение осуществляется автоматически при грузе не более 10% от предельной грузоподъемности. Такая система позволяет значительно сократить время и усилия при работе с грузами.
Грузоподъемная цепь серии NP от Kito, которая используется в CB025, обладает высокой прочностью и устойчивостью к абразивному износу. Она никелирована и термически обработана для достижения высокой однородной прочности. Это позволяет использовать таль для работы с различными типами грузов, в том числе с тяжелыми и крупногабаритными.
CB025 также отличается надежностью и долговечностью благодаря использованию герметизированных подшипников, которые уменьшают натяжение ручной цепи и не требуют технического обслуживания. Долговечность таль обеспечивается применением термически обработанных зубчатых механизмов и несущих деталей, которые упрочнены для обеспечения долгой и безотказной эксплуатации.
Новый быстродействующий механизм сцепления, который переключается из нормального режима в режим, при котором скорость подъема и опускания увеличивается в семь раз, позволяет быстро и удобно работать с грузами. Это особенно важно в условиях, когда необходимо быстро перемещать грузы и сокращать время на выполнение работ.
В заключение, CB025 – это высококачественная ручная цепная таль, которая отличается высокой надежностью, прочностью и долговечностью благодаря применению современных технологий и материалов. Она позволяет быстро и удобно работать с грузами массой до 2500 кг на высоту до 3 метров, что делает ее незаменимым инструментом для различных видов работ.
