Description

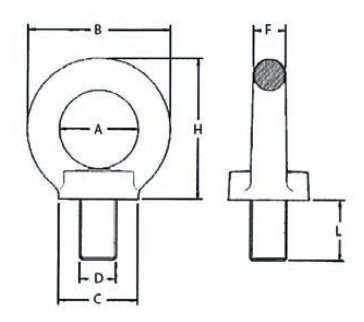

Диаметр
резьбыd x L мм: M12 x 22
A мм: 35
B мм: 63
C мм: 35
F мм: 14
H мм: 62
Вес кг: 0,27
Описание
- класс стали 8
- со съёмным болтом
- для подъёма во всех направлениях
- может поворачиваться в направлении нагрузки
- состоит из петли и отдельного крепёжного болта
- обработка поверхности – окраска
- коэффициент запаса прочности 4 : 1
ПОД ЗАКАЗ БОЛТЫ ДО M48
| Диаметр резьбы d x L мм |
A мм |
В мм |
С мм |
F мм |
Н мм |
Вес кг |
Код изделия |
|---|---|---|---|---|---|---|---|
| М6 х 15 | 25 | 45 | 25 | 10 | 45 | 0,09 | NSR06P |
| М8 х 15 | 25 | 45 | 25 | 10 | 45 | 0,09 | NSR08P |
| М10 х 16 | 25 | 45 | 25 | 10 | 45 | 0,11 | NSR10P |
| М12 х 22 | 35 | 63 | 35 | 14 | 62 | 0,27 | NSR12P |
| М14 х 20 | 35 | 63 | 35 | 14 | 62 | 0,29 | NSR14P |
| М16 х 29 | 35 | 63 | 35 | 14 | 62 | 0,30 | NSR16P |
| М20 х 32 | 50 | 90 | 50 | 20 | 90 | 0,86 | NSR20P |
| М24 х 40 | 50 | 90 | 50 | 20 | 90 | 0,90 | NSR24P |
| М30 х 45 | 60 | 108 | 62 | 24 | 109 | 1,70 | NSR30P |
Рабочие нагрузки
| Диаметр резьбы |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
Момент затяжки Nm |
|---|---|---|---|---|---|---|---|---|---|
| М6 | 0,40 | 0,10 | 0,80 | 0,20 | 0,14 | 0,10 | 0,21 | 0,15 | 3,5 |
| М8 | 0,80 | 0,20 | 1,60 | 0,40 | 0,28 | 0,20 | 0,42 | 0,30 | 8,0 |
| М10 | 1,00 | 0,25 | 2,00 | 0,50 | 0,35 | 0,25 | 0,52 | 0,37 | 16,0 |
| М12 | 1,60 | 0,40 | 3,20 | 0,80 | 0,56 | 0,40 | 0,84 | 0,60 | 28,0 |
| М16 | 4,00 | 1,00 | 8,00 | 2,00 | 1,40 | 1,00 | 2,10 | 1,50 | 70,0 |
| М20 | 6,00 | 1,50 | 12,00 | 3,00 | 2,10 | 1,50 | 3,15 | 2,25 | 135,0 |
| М24 | 8,00 | 2,00 | 16,00 | 4,00 | 2,80 | 2,00 | 4,20 | 3,00 | 230,0 |
| МЗО | 12,00 | 3,00 | 24,00 | 6,00 | 4,20 | 3,00 | 6,30 | 4,50 | 465,0 |
| М36 | 16,00 | 4,00 | 32,00 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 814,0 |
| М42 | 24,00 | 6,00 | 48,00 | 12,00 | 8,40 | 6,00 | 12,60 | 9,00 | 1304,0 |
| М48 | 32,00 | 8,00 | 64,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 | 1981,0 |
NSR12P Рым-болты для подъёма во всех направлениях – это инновационный продукт, который позволяет поднимать грузы в любом направлении. Они имеют диаметр резьбы M12 x 22 мм и вес 0,27 кг.
Кроме того, рым-болты NSR12P обеспечивают поворот в направлении нагрузки и состоят из петли и отдельного крепежного болта. Они изготовлены из стали класса 8 и имеют коэффициент запаса прочности 4:1.
Особенностью этих рым-болтов является их обработка поверхности – окраска, что не только придает им эстетический вид, но и защищает от коррозии.
NSR12P Рым-болты могут быть заказаны до диаметра M48 и отлично подходят для использования в различных сферах – от производства до строительства.
Таким образом, если вам необходимо поднять грузы в любом направлении, NSR12P Рым-болты для подъёма во всех направлениях являются прекрасным выбором. Благодаря своим уникальным характеристикам, они гарантируют безопасность и надежность в работе.
