Description
Интервал захвата мм: 0-100
Раб. нагр. кг: 2000
V мм: 180
S мм: 120
T мм: 30,5
U мм: 383
H мм: 19,5
X мм: 90
Y мм: 15
W мм: 15
Вес кг: 18,4
Описание
- для горизонтального подъёма листовой стали (один лист за раз)
- коэффициент запаса прочности 4 : 1
- на заказ другие размеры
- обработка поверхности – окраска
| Раб. нагр. кг/пара |
Интервал захвата мм |

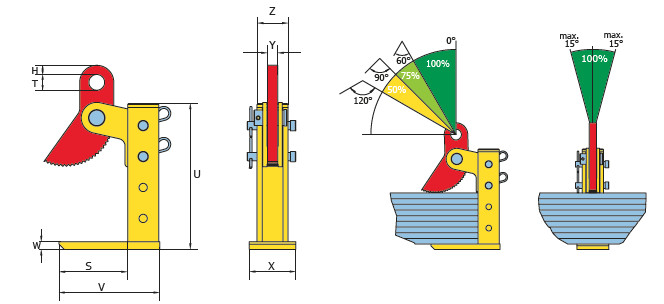

V, мм | S , мм | W , мм | T , мм | H , мм | X , мм | U , мм | Y , мм | Вес кг/ пара |
Код изделия |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | 0 – 35 | 140 | 99 | 10 | 25 | 11,5 | 65 | 188 | 15 | 2,6 | LTFHX1 |
| 2000 | 0 – 60 | 180 | 118 | 15 | 30,5 | 19,5 | 90 | 287 | 16 | 7 | LTFHX2 |
| 3000 | 0 – 60 | 180 | 118 | 20 | 30,5 | 19,5 | 90 | 291 | 16 | 8 | *LTFHX3 |
| 4000 | 0 – 60 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 304 | 20 | 13 | LTFHX4 |
| 6000 | 0 – 60 | 220 | 145 | 25 | 30,5 | 19,5 | 110 | 307 | 20 | 14 | LTFHX6 |
| 8000 | 0 – 60 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 | 19 | *LTFHX8 |
| 10000 | 0 – 60 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 | 19 | *LTFHX10 |
| 12000 | 0 – 60 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 | 19 | *LTFHX12 |
| 15000 | 0 – 60 | 262 | 147 | 35 | 43 | 21,5 | 160 | 344 | 35 | 30 | |
| 25000 | 0 – 60 | 262 | 147 | 40 | 43 | 21,5 | 175 | 349 | 35 | 33 | |
|
С УВЕЛИЧЕННЫМ ЗЕВОМ |
|||||||||||
| 2000 | 0 — 100 | 180 | 120 | 15 | 30,5 | 19,5 | 90 | 383 | 15 | 9,2 | LTFHSX2 |
| 3000 | 0 — 100 | 180 | 120 | 20 | 30,5 | 19,5 | 90 | 387 | 15 | 10 | *LTFHSX3 |
| 4000 | 0 — 100 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 414 | 20 | 15 | LTFHSX4 |
| 6000 | 0 — 100 | 220 | 145 | 25 | 30,5 | 19,5 | 120 | 414 | 20 | 16,5 | LTFHXS6 |
| 8000 | 0 — 100 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 | 21 | LTFHSX8 |
| 10000 | 0 — 100 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 | 22 | LTFHSX100 |
| 12000 | 0 — 100 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 | 22 | *LTFHSX120 |
| 15000 | 0 — 150 | 350 | 240 | 35 | 45 | 27,5 | 140 | 665 | 35 | 53 | *LTFHSX150 |
*Звёздочкой отмечены изделия со сроком поставки на склад Финляндии 3-4 недели
Захваты TERRIER для горизонтального подъёма листовой стали являются одним из самых эффективных и надежных решений для данного процесса. Эти захваты обладают высокой нагрузочной способностью и позволяют поднимать листы стали с легкостью и безопасностью.
Одной из ключевых характеристик захватов TERRIER является их интервал захвата, который составляет от 0 до 100 мм. Это позволяет использовать эти захваты для подъема листов различной толщины. Рабочая нагрузка этих захватов составляет 2000 кг, что обеспечивает возможность подъема тяжелых листов стали.
Также стоит отметить габаритные размеры захватов TERRIER. Они имеют следующие значения: V — 180 мм, S — 120 мм, T — 30,5 мм, U — 383 мм, H — 19,5 мм, X — 90 мм, Y — 15 мм, W — 15 мм. Эти размеры обеспечивают оптимальное соответствие захватов форме и размеру листов стали.
Захваты TERRIER имеют коэффициент запаса прочности 4:1, что гарантирует их надежность и безопасность при подъеме листов стали. Этот коэффициент позволяет использовать захваты с большой нагрузкой без риска повреждения или поломки.
Важным аспектом использования захватов TERRIER является также их обработка поверхности. Все захваты обрабатываются специальным способом, включающим окраску. Это защищает захваты от коррозии и обеспечивает их долгий срок службы.
Однако, стоит отметить, что захваты TERRIER для горизонтального подъёма листовой стали предлагаются на заказ и могут быть изготовлены в других размерах, соответствующих индивидуальным потребностям и требованиям клиента. Это позволяет подобрать захваты, идеально подходящие для конкретной задачи.
Вес захватов TERRIER составляет 18,4 кг, что обеспечивает легкость и удобство их использования. Это позволяет операторам легко манипулировать захватами и выполнять подъем листовой стали без лишних усилий.
В заключение, захваты TERRIER для горизонтального подъёма листовой стали являются надежным и эффективным решением. Их высокая нагрузочная способность, соответствие габаритным размерам листов стали, коэффициент запаса прочности 4:1 и обработка поверхности делают их идеальным выбором для подъема листов стали. На заказ могут быть выполнены захваты TERRIER в других размерах, чтобы удовлетворить потребности каждого клиента.
