Description

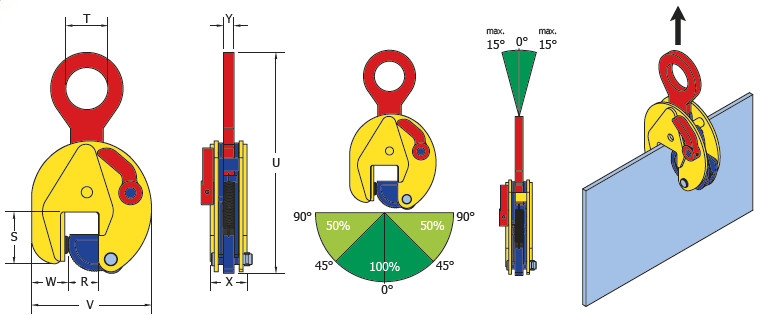

Интервал захвата мм: 0-45
Раб. нагр. кг: 4500
V мм: 228
S мм: 85
T мм: 70
U мм: 425
X мм: 78
Y мм: 20
W мм: 60
Вес кг: 16
Описание
- для вертикального подъёма листовой стали
- обработка поверхности – окраска
- коэффициент запаса прочности 4 : 1
- на заказ другие размеры
- Внимание! Минимальная масса поднимаемого груза должна составлять 10 % от грузоподъёмности захвата (не касается захвата на 250 кг).
- захват на 250 кг идеально подходит для подъёма кровельной стали и т.п.
| Раб. нагр., кг | Интервал захвата, мм | S, мм | T, мм | U, мм | V, мм | W, мм | X, мм | Y, мм | Вес, кг | Код изделия |
|---|---|---|---|---|---|---|---|---|---|---|
|
750 |
0 – 13 |
47 |
30 |
202 |
100 |
37 |
37 |
10 |
1,7 | LTTS075 |
|
1000 |
0 – 25 |
56 |
45 |
263 |
141 |
37 |
47 |
15 |
3,5 | LTTSE1 |
|
2000 |
0 – 35 |
78 |
64 |
336 |
183 |
56 |
56 |
16 |
7 |
LTTSE2 |
|
3000 |
0 – 35 |
78 |
64 |
336 |
183 |
56 |
56 |
16 |
7 |
LTTSE3 |
|
4500 |
0 – 25 |
85 |
70 |
423 |
203 |
60 |
77 |
20 |
15 |
*LTTS45 |
|
4500 |
0 – 45 |
85 |
70 |
425 |
228 |
60 |
78 |
20 |
16 |
LTTSE45 |
|
6000 |
0 – 32 |
114 |
75 |
490 |
225 |
78 |
78 |
20 |
19 |
*LTTS6 |
|
6000 |
0 – 50 |
114 |
75 |
490 |
259 |
82 |
78 |
20 |
21 |
*LTTS6 |
|
7500 |
0 – 40 |
111 |
75 |
530 |
246 |
76 |
82 |
20 |
24 |
*LTTS75 |
|
7500 |
0 – 55 |
111 |
75 |
522 |
267 |
70 |
86 |
20 |
26 |
LTTSE75 |
|
9000 |
0 – 55 |
111 |
75 |
522 |
267 |
70 |
86 |
20 |
27 |
*LTTS9 |
|
12000 |
0 – 52 |
148 |
85 |
617 |
295 |
100 |
94 |
44 |
37 |
*LTTS120 |
|
15000 |
0 – 76 |
209 |
86 |
810 |
373 |
136 |
106 |
49 |
70 |
*LTTS150 |
|
17000 |
0 – 76 |
209 |
86 |
810 |
373 |
136 |
106 |
49 |
71 |
*LTTS17 |
|
20000 |
0 – 80 |
250 |
100 |
933 |
563 |
153 |
140 |
66 |
149 |
*LTTS20 |
|
25000 |
5 – 85 |
250 |
100 |
925 |
563 |
148 |
140 |
66 |
149 |
*LTTS250 |
|
30000 |
10 – 90 |
250 |
100 |
918 |
568 |
153 |
142 |
66 |
155,5 | |
|
с увеличенным зевом |
||||||||||
|
6000 |
40 – 90 |
114 |
75 |
486 |
275 |
70 |
78 |
20 |
21 |
*LTSTS |
|
7500 |
50 – 100 |
111 |
75 |
524 |
312 |
70 |
86 |
20 |
26,5 | *LTSTS |
|
9000 |
50 – 100 |
111 |
75 |
522 |
312 |
70 |
86 |
20 |
27,5 | *LTSTS |
|
12000 |
50 – 100 |
152 |
85 |
615 |
344 |
100 |
94 |
44 |
41 |
*LTSTS |
|
15000 |
80 – 150 |
224 |
86 |
800 |
450 |
136 |
106 |
49 |
76 |
*LTSTS |
|
20000 |
80 – 150 |
249 |
100 |
924 |
640 |
153 |
140 |
66 |
160 |
*LTSTS |
|
25000 |
80 – 150 |
249 |
100 |
924 |
640 |
153 |
140 |
66 |
160 |
*LTSTS |
|
30000 |
80 – 150 |
249 |
100 |
906 |
645 |
156 |
142 |
66 |
165,5 | *LTSTS |
*Звёздочкой отмечены изделия со сроком поставки на склад Финляндии 3-4 недели
Захваты TERRIER с одним шарниром представляют собой эффективное оборудование для вертикального подъема листовой стали. Они обладают высокой надежностью и прочностью, что делает их идеальным выбором для различных задач.
Одной из особенностей этих захватов является их интервал захвата, который составляет от 0 до 45 мм. Это позволяет использовать их для подъема различных толщин листового материала. Рабочая нагрузка захвата составляет 4500 кг, что обеспечивает возможность подъема тяжелых грузов.
Габариты захвата TERRIER также заслуживают внимания. Они имеют следующие размеры: V — 228 мм, S — 85 мм, T — 70 мм, U — 425 мм, X — 78 мм, Y — 20 мм, W — 60 мм. Эти параметры позволяют эффективно использовать захваты в различных ситуациях.
Вес захвата составляет 16 кг, что делает их компактными и удобными в использовании. Они легко могут быть установлены и перемещены на рабочем месте без особых усилий.
Однако, стоит отметить, что при выборе захвата необходимо учитывать некоторые факторы. Прежде всего, обратите внимание на минимальную массу поднимаемого груза. Она должна составлять не менее 10% от грузоподъемности захвата. Однако, данное требование не распространяется на захваты с грузоподъемностью 250 кг, которые идеально подходят для подъема кровельной стали и других легких материалов.
Также, обратите внимание на обработку поверхности захвата. Они обеспечивают окраску, что улучшает их внешний вид и защищает от коррозии.
Если вам необходимы захваты с другими размерами, вы всегда можете сделать заказ на производство. Компания TERRIER готова предложить вам индивидуальные решения, учитывающие ваши потребности и требования.
В итоге, захваты TERRIER с одним шарниром являются надежным и эффективным оборудованием для вертикального подъема листовой стали. Их прочность, удобство в использовании и возможность выбора различных размеров делают их идеальным выбором для различных задач. Не забывайте учитывать требования по минимальной массе поднимаемого груза и обращайтесь к компании TERRIER для получения индивидуальных решений.
