Description
Рабочая
нагрузкатн: 9,50

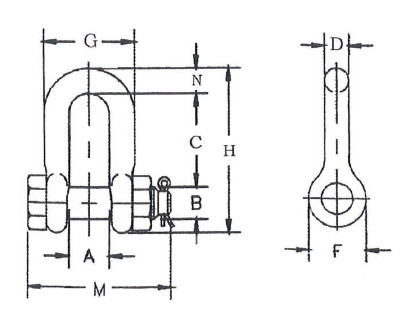

A мм: 46,0
B мм: 32,0
C мм: 91,0
D мм: 28,5
F мм: 68,5
G мм: 103
H мм: 172
M мм: 150
N мм: 32,0
Вес/ шт кг: 3,45
Описание
• используются для подъёма грузов
• обработка поверхности – горячая оцинковка
• коэффициент запаса прочности 6 : 1
|
Рабочая нагрузка тн |
A мм |
B мм |
C мм |
D мм |
F мм |
G мм |
H мм |
M мм |
N мм |
Вес/ шт кг |
Код изделия |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
0,50 |
12,0 |
8,0 |
19,0 |
6,5 |
15,5 |
24,5 |
40,5 |
39,5 |
6,5 |
0,06 |
SAK05SLBP |
|
0,75 |
13,5 |
9,5 |
25,5 |
8,0 |
19,0 |
29,5 |
48,5 |
46,0 |
8,0 |
0,10 |
SAK07SLBP |
|
1,00 |
17,0 |
11,0 |
31,0 |
9,5 |
23,0 |
36,0 |
58,5 |
55,0 |
9,5 |
0,15 |
SAK10SLBP |
|
1,50 |
19,0 |
12,5 |
36,0 |
11,0 |
27,0 |
41,0 |
67,5 |
63,5 |
11,0 |
0,22 |
SAK15SLBP |
|
2,00 |
20,5 |
16,0 |
41,5 |
12,5 |
30,0 |
46,0 |
77,0 |
71,0 |
12,5 |
0,34 |
SAK20SLBP |
|
3,25 |
27,0 |
19,0 |
51,0 |
16,0 |
38,0 |
58,5 |
95,5 |
89,5 |
16,0 |
0,67 |
SAK32SLBP |
|
4,75 |
32,0 |
22,5 |
60,5 |
19,0 |
46,0 |
70,0 |
115 |
103 |
20,5 |
1,14 |
SAK47SLBP |
|
6,50 |
36,5 |
25,5 |
71,5 |
22,5 |
53,0 |
81,0 |
135 |
120 |
24,5 |
1,74 |
SAK65SLBP |
|
8,50 |
43,0 |
28,5 |
81,0 |
25,5 |
60,5 |
93,5 |
151 |
135 |
25,5 |
2,52 |
SAK85SLBP |
|
9,50 |
46,0 |
32,0 |
91,0 |
28,5 |
68,5 |
103 |
172 |
150 |
32,0 |
3,45 |
SAK95SLBP |
|
12,00 |
51,5 |
35,0 |
100 |
32,0 |
76,0 |
115 |
191 |
165 |
35,0 |
4,90 |
SAK120SLBP |
|
13,50 |
57,0 |
38,0 |
111 |
35,0 |
84,0 |
127 |
210 |
183 |
38,0 |
6,24 |
SAK135SLBP |
|
17,00 |
60,5 |
41,5 |
122 |
38,0 |
92,0 |
137 |
230 |
196 |
41,5 |
8,39 |
SAK170SLBP |
|
25,00 |
73,0 |
51,0 |
146 |
44,5 |
106 |
162 |
279 |
230 |
54,0 |
14,20 |
SAK250SLBP |
|
35,00 |
82,0 |
57,0 |
172 |
51,0 |
122 |
184 |
312 |
264 |
51,0 |
21,20 |
SAK350SLBP |
|
55,00 |
105 |
70,0 |
203 |
66,5 |
145 |
238 |
377 |
344 |
66,5 |
38,60 |
SAK550SLBP |
|
85,00 |
127 |
82,5 |
216 |
76,0 |
165 |
279 |
429 |
419 |
89,0 |
56,00 |
*SAK850SLBP |
|
120,00 |
133 |
95,5 |
240 |
92,0 |
203 |
320 |
500 |
510 |
102 |
95,00 |
*SAK1200SLBP |
Прямые скобы SAE со шплинтовым замком G2150 являются незаменимым инструментом при подъеме грузов. Они отличаются высокой прочностью и надежностью, что делает их идеальным выбором для любых задач, связанных с грузоподъемностью.
Одной из ключевых особенностей прямых скоб является их конструкция с шплинтовым замком G2150. Этот замок обеспечивает надежную фиксацию и предотвращает случайное открытие скобы во время работы. Таким образом, можно быть уверенным в безопасности при подъеме груза.
Прямые скобы SAE имеют следующие характеристики:
— Рабочая нагрузка — 9,50 тонн
— Размер A — 46,0 мм
— Размер B — 32,0 мм
— Размер C — 91,0 мм
— Размер D — 28,5 мм
— Размер F — 68,5 мм
— Размер G — 103 мм
— Размер H — 172 мм
— Размер M — 150 мм
— Размер N — 32,0 мм
— Вес одной скобы — 3,45 кг
Кроме того, прямые скобы SAE обработаны горячей оцинковкой, что защищает их от коррозии и увеличивает их срок службы. Это особенно важно при работе в условиях повышенной влажности или агрессивной среды.
Важно отметить, что коэффициент запаса прочности прямых скоб SAE составляет 6:1. Это означает, что они способны выдерживать в 6 раз большую нагрузку, чем указано в их технических характеристиках. Такой запас прочности обеспечивает дополнительную безопасность и надежность при работе с тяжелыми грузами.
Прямые скобы SAE со шплинтовым замком G2150 — это неотъемлемая часть оборудования для подъема грузов. Их высокая прочность, надежность и защита от коррозии делают их идеальным выбором для любых задач, связанных с грузоподъемностью. Безопасность и надежность — вот то, что делает прямые скобы SAE такими важными инструментами в работе с грузами.
