Description

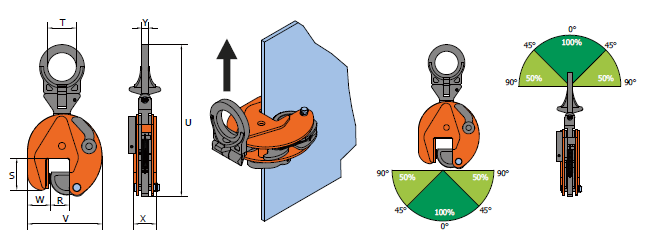

Грузо-
подъем-
ность [кг]: 20000
ЗевR [мм]: 80-150
S [мм]: 249
T [мм]: 100
U [мм]: 940
V [мм]: 640
W [мм]: 153
X [мм]: 140
Y [мм]: 71
Масса [кг/шт.]: 171
Описание
Захват с шарнирным подвесным кольцом для универсального поднятия, кантования и транспортирования листового металла, стальных плит и конструкций во всех направлениях. Исполнение в усиленном корпусе. Захват оснащен предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию на поднимаемом изделии. Захват типа SVUW имеет бОльшую ширину зева.
Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.
| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | Т [мм] | U [мм] | V [мм] | W [мм] | X [мм] | Y [мм] | Масса [кг/шт. ] |
|---|---|---|---|---|---|---|---|---|---|---|
| VUW 0,75 т | 750 | 0-13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,80 |
| VEUW 1 т | 1000 | 0-25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,80 |
| VEUW 2 т | 2 000 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VEUW 3 т | 3 000 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VUW 4,5 Т | 4 500 | 0-25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16 |
| VEUW 4,5 т | 4 500 | 0-45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,50 |
| VUW 6 т | 6 000 | 0-32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22 |
| VEUW 6 т | 6 000 | 0-50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| VUW 7,5 т | 7 500 | 0-40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27 |
| VEUW 7,5 т | 7 500 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
| VUW 9 т | 9 000 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29 |
| VUW 12 т | 12 000 | 0-52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41 |
| VUW 15 т | 15 000 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73 |
| VUW 17 т | 17 000 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74 |
| VUW 20 т | 20 000 | 0-80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160 |
| VUW 25 т | 25 000 | 5-85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160 |
| VUW 30 т | 30 000 | 10-90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167 |
| SVUW 6 т | 6 000 | 40-90 | 114 | 78 | 523 | 275 | 70 | 78 | 32 | 24 |
| SVUW 7,5 т | 7 500 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 30 |
| SVUW 9 т | 9 000 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 31 |
| SVUW 12 т | 12 000 | 50-100 | 152 | 85 | 644 | 344 | 100 | 94 | 48 | 45 |
| SVUW 15 т | 15 000 | 80-150 | 224 | 85 | 808 | 450 | 136 | 106 | 48 | 78 |
| SVUW 20 т | 20 000 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 25 т | 25 000 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 30 т | 30 000 | 80-150 | 249 | 100 | 946 | 645 | 156 | 142 | 71 | 176,50 |
Вертикальные грузоподъемные захваты Hebeklemme SVUW 20 T — это специальное оборудование, предназначенное для подъема и транспортировки крупных и тяжелых предметов. Эти захваты обладают высокой грузоподъемностью в 20 000 кг и могут использоваться для поднятия различных материалов, включая листовой металл, стальные плиты и конструкции.
Одной из особенностей этих захватов является наличие шарнирного подвесного кольца, которое обеспечивает универсальность в использовании. Благодаря этому кольцу, захваты могут выполнять функции как подъемного устройства, так и инструмента для кантования материалов. Они способны работать в разных направлениях, обеспечивая удобство и эффективность при перемещении предметов.
Захваты Hebeklemme SVUW 20 T выполнены в усиленном корпусе, что обеспечивает их прочность и долговечность. Они оснащены предохранительным рычагом, который обеспечивает надежную фиксацию на поднимаемом предмете. Данный рычаг защищает от случайного соскальзывания и позволяет уверенно и безопасно перемещать груз.
Особенностью захватов типа SVUW является их большая ширина зева. Это означает, что они способны поднимать и удерживать предметы с большими размерами и широкими габаритами. Благодаря этому, захваты Hebeklemme SVUW 20 T могут быть использованы для работы с различными конструкциями и материалами, даже самыми габаритными.
Важно отметить, что минимальная допустимая нагрузка для этих захватов составляет 10% от их максимальной грузоподъемности. Это значит, что при использовании захватов Hebeklemme SVUW 20 T необходимо соблюдать определенные ограничения и рекомендации по нагрузке. Это гарантирует безопасность работы и предотвращает повреждения оборудования.
В заключение, вертикальные грузоподъемные захваты Hebeklemme SVUW 20 T — это надежное и эффективное оборудование, которое облегчает подъем и транспортировку крупных и тяжелых предметов. Они обладают высокой грузоподъемностью, универсальностью в использовании и безопасностью в работе. Если вам требуется надежный и удобный инструмент для подъема и перемещения грузов, то захваты Hebeklemme SVUW 20 T — отличный выбор.
