Description

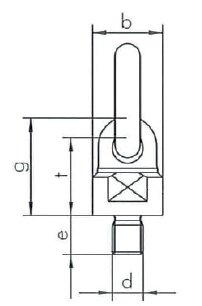

Диаметр резьбы d: М48
b мм: 80
e мм: 50
g мм: 109
t мм: 89,5
Размер подъёмной петли мм: 25x115x50
Вес кг: 4,02
Описание
 |
 |
- класс стали 8
- подъёмная петля поворачивается в направлении нагрузки
- обработка поверхности – окраска
- коэффициент запаса прочности 4 : 1
- также модель с длинной резьбой (120 мм)
| Диаметр резьбы d |
b мм | е мм | g мм | t мм | Размер подъёмной петли мм | Вес кг | Код изделия | Код изделия с резьбой 120 мм |
|---|---|---|---|---|---|---|---|---|
| М10 | 36 | 18 | 51 | 41 | 14x55x30 | 0,43 | NS8KL1003 | — |
| М12 | 36 | 18 | 51 | 41 | 14x55x30 | 0,44 | NS8KL1205 | — |
| М16 | 36 | 40 | 52 | 42 | 14x55x30 | 0,46 | NS8KL161 | NS8KL16120 |
| М20 | 50 | 49 | 68 | 56 | 16x70x34 | 0,96 | NS8KL202 | NS8KL20120 |
| М24 | 57 | 40 | 78 | 65,5 | 18x85x37 | 1,45 | NS8KL2432 | NS8KL24120 |
| МЗО | 66 | 35 | 97 | 80,5 | 20x85x37 | 2,17 | NS8KL3053 | NS8KL305120 |
| МЗО | 80 | 35 | 112 | 92 | 22x115x50 | 3,57 | NS8KL308 | NS8KL308120 |
| М36 | 80 | 90 | 109 | 89,5 | 22x115x50 | 4,17 | NS8KL368 | NS8KL36120 |
| М42 | 80 | 50 | 109 | 89,5 | 25x115x50 | 3,67 | NS8KL4210 | — |
| М45 | 80 | 60 | 109 | 89,5 | 25x115x50 | 4,17 | NS8KL4510 | — |
| М48 | 80 | 50 | 109 | 89,5 | 25x115x50 | 4,02 | NS8KL4810 | — |
| М56 | 117 | 84 | 310 | 280 | 32x152x70 | 11,6 | NS8KL5615 | — |
| М64 | 117 | 95 | 310 | 280 | 32x152x70 | 12,6 | NS8KL6415 | — |
| *М72 | 160 | 108 | 211 | 165 | 40x173x68 | 29,0 | *NS8KL72 | — |
| *М80 | 170 | 120 | 211 | 165 | 40x173x68 | 29,0 | *NS8KL80 | — |
| *М90 | 170 | 135 | 211 | 165 | 40x173x68 | 29,0 | *NS8KL90 | — |
*Звездочкой отмечены изделия со сроком поставки 2-4 недели на склад Финляндии
Рабочие нагрузки
| Диаметр резьбы |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
Момент затяжки Nm |
|---|---|---|---|---|---|---|---|---|---|
| М10 | 0,6 | 0,3 | 1,2 | 0,6 | 0,4 | 0,3 | 0,6 | 0,5 | 10-16 |
| M12 | 1,0 | 0,5 | 2,0 | 1,0 | 0,8 | 0,5 | 1,1 | 0,8 | 15-28 |
| M16 | 2,0 | 1Д | 4,0 | 2,2 | 1,5 | 1,1 | 2,4 | 1,6 | 45-70 |
| M20 | 4,0 | 2,0 | 8,0 | 4,0 | 2,8 | 2,0 | 4,0 | 3,0 | 75-130 |
| M24 | 6,3 | 3,2 | 12,6 | 6,3 | 4,3 | 3,2 | 6,3 | 4,7 | 90-130 |
| МЗО | 10,6 | 5,3 | 21,2 | 10,6 | 7,1 | 5,3 | ИД | 8,0 | 230-400 |
| M30 | 11,8 | 8,0 | 23,6 | 16,0 | 11,2 | 8,0 | 16,0 | 11,8 | 230-400 |
| М36 | 11,8 | 8,0 | 23,6 | 16,0 | 11,2 | 8,0 | 16,0 | 11,8 | 270-600 |
| М42 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,0 | 15,0 | 270-700 |
| М45 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,0 | 15,0 | 350-800 |
| М48 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,0 | 15,0 | 350-800 |
| М56 | 25,0 | 15,0 | 50,0 | 25,0 | 21,0 | 15,0 | 31,5 | 25,0 | 350-900 |
| М64 | 25,0 | 15,0 | 50,0 | 25,0 | 21,0 | 15,0 | 31,5 | 25,0 | 350-900 |
| М72 | 35,0 | 25,0 | 70,0 | 50,0 | 35,0 | 25,0 | 52,5 | 37,5 | 6913 |
| М80 | 35,0 | 30,0 | 70,0 | 60,0 | 42,0 | 30,0 | 63,0 | 45,0 | 9625 |
| М90 | 35,0 | 35,0 | 70,0 | 70,0 | 49,0 | 35,0 | 73,5 | 52,5 | 14000 |

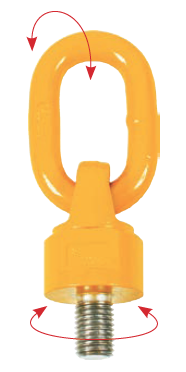

NS8KL4810 — это рым-болты с поворотной петлёй на шарикоподшипнике, которые предназначены для подъёма во всех направлениях. Они имеют диаметр резьбы d равный М48, а размеры b, e, g и t составляют соответственно 80 мм, 50 мм, 109 мм и 89,5 мм. Вес данной модели рым-болтов составляет 4,02 кг.
Главной особенностью NS8KL4810 является наличие поворотной петли на шарикоподшипнике, которая обеспечивает возможность подъема во всех направлениях. Данная петля может вращаться в направлении нагрузки, что делает использование рым-болтов более удобным и эффективным.
Кроме того, стоит отметить, что рым-болты NS8KL4810 изготовлены из стали класса 8, что обеспечивает высокую прочность и надежность. Они также имеют обработку поверхности в виде окраски, которая защищает их от коррозии и увеличивает их срок службы.
Одним из важных параметров рым-болтов является коэффициент запаса прочности, который в данной модели составляет 4:1. Это означает, что данные рым-болты имеют запас прочности в 4 раза больше, чем необходимо для безопасного подъема нагрузки. Такой высокий коэффициент запаса прочности гарантирует надежность и безопасность при использовании рым-болтов.
Также стоит отметить, что существует модель рым-болтов NS8KL4810 с длинной резьбой, равной 120 мм. Это дополнительная опция, которая позволяет выбрать подходящую модель в зависимости от конкретных требований и условий использования.
В целом, NS8KL4810 — это надежные и удобные рым-болты с поворотной петлёй на шарикоподшипнике для подъёма во всех направлениях. Они обладают высоким коэффициентом запаса прочности и обработкой поверхности, что обеспечивает долговечность и защиту от коррозии. Модель с длинной резьбой предоставляет дополнительные возможности выбора в зависимости от требований. Если вам требуются рым-болты для подъёма во всех направлениях, NS8KL4810 — отличный выбор.
