Грузо-
подъе-мность[кг]: 5000
ЗевR[мм]: 150-300
H [мм]: 185-240
V-макс. [мм]: 450
U-макс. [мм]: 422
S [мм]: 40
T [мм]: 80
X [мм]: 180
Масса [кг/шт.]: 15
Описание
Предназначены для поднимания и транспортирования только стальных балок с фланцем. Зажимное усилие равномерно передается от винта на зажимные колодки. Сила удерживания обеспечивается винтом посредством соединения с геометрическим замыканием (зубчатое кольцо и зубчатый элемент отсутствуют).

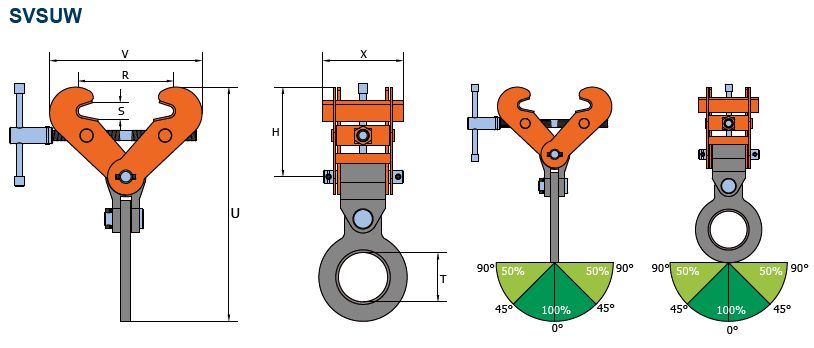

| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | T [мм] | V-макс. [мм] | U-макс. [мм] | Н [мм] | X [мм] | Масса [кг/шт.] |
|---|---|---|---|---|---|---|---|---|---|
| SVW 1 т | 1000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 2 т | 2 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 3 т | 3 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 4 т | 4 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW 5 т | 5 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW Ют | 10 000 | 350-450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
| SVSW 2 т | 2 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 18 |
| SVSW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 19,50 |
| SVSUW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 486 | 114-275 | 120 | 8 |
| SVSUW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 613 | 173-362 | 180 | 21 |
| SVSUW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 622 | 173-362 | 180 | 22 |
Винтовые захваты Schraubklemme SVW 5 T являются надежным инструментом для подъема и транспортировки стальных балок с фланцем. Эти захваты имеют грузоподъемность до 5000 кг, что позволяет работать с тяжелыми конструкциями.
Одной из ключевых особенностей Schraubklemme SVW 5 T является равномерное передача зажимного усилия от винта на зажимные колодки. Благодаря этому, захваты обеспечивают надежное удержание стальных балок во время их подъема и перемещения.
Отличительной особенностью винтовых захватов Schraubklemme SVW 5 T является использование геометрического замыкания для обеспечения силы удерживания. В отличие от традиционных зажимных механизмов, которые используют зубчатые кольца и зубчатые элементы, эти захваты обеспечивают надежную фиксацию без дополнительных деталей. Это упрощает использование и обслуживание захватов, делая их эффективными инструментами для работы с тяжелыми стальными балками.
Габариты винтовых захватов Schraubklemme SVW 5 T также заслуживают внимания. Зев R может варьироваться в диапазоне от 150 до 300 мм, что позволяет работать с различными размерами балок. Высота H составляет от 185 до 240 мм, а максимальное вертикальное перемещение V составляет 450 мм. Горизонтальное перемещение U ограничено значением 422 мм.
Кроме того, винтовые захваты Schraubklemme SVW 5 T имеют компактные размеры. Ширина S составляет всего 40 мм, а толщина T — 80 мм. Это позволяет эффективно использовать захваты даже в ограниченных пространствах.
Вес каждого захвата составляет 15 кг, что делает их легкими и удобными в использовании.
Винтовые захваты Schraubklemme SVW 5 T — это надежный инструмент для подъема и транспортировки стальных балок с фланцем. Они обеспечивают равномерное зажимное усилие и надежную фиксацию, используя геометрическое замыкание. С их помощью можно работать с различными размерами балок и эффективно использовать ограниченное пространство. Эти захваты — прекрасный выбор для профессионалов, занимающихся подъемом и транспортировкой тяжелых стальных конструкций.
