Description
Грузо-
подъе-мность[кг]: 2000
ЗевR[мм]: 75-190
H [мм]: 113-192
V-макс. [мм]: 357
U-макс. [мм]: 345
S [мм]: 30
T [мм]: 73.50
X [мм]: 120
Масса [кг/шт.]: 5
Описание

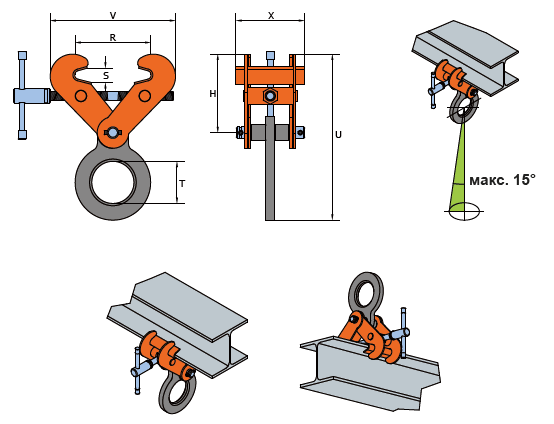

Предназначены для поднимания и транспортирования только стальных балок с фланцем. Зажимное усилие равномерно передается от винта на зажимные колодки. Сила удерживания обеспечивается винтом посредством соединения с геометрическим замыканием (зубчатое кольцо и зубчатый элемент отсутствуют).
| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | T [мм] | V-макс. [мм] | U-макс. [мм] | Н [мм] | X [мм] | Масса [кг/шт.] |
|---|---|---|---|---|---|---|---|---|---|
| SVW 1 т | 1000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 2 т | 2 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 3 т | 3 000 | 75-190 | 30 | 73,50 | 357 | 345 | 113-192 | 120 | 5 |
| SVW 4 т | 4 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW 5 т | 5 000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| SVW Ют | 10 000 | 350-450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
| SVSW 2 т | 2 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 428 | 114-275 | 120 | 7 |
| SVSW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 18 |
| SVSW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 19,50 |

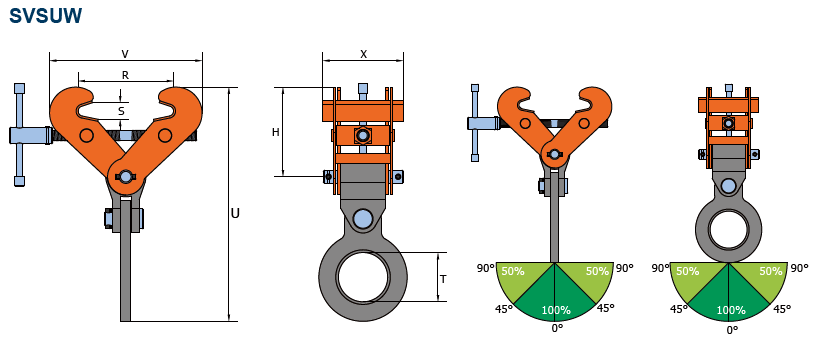

| SVSUW 3 т | 3 000 | 75-420 | 30 | 73,50 | 540 | 486 | 114-275 | 120 | 8 |
| SVSUW 4 т | 4 000 | 150-560 | 40 | 80 | 708 | 613 | 173-362 | 180 | 21 |
| SVSUW 5 т | 5 000 | 150-560 | 40 | 80 | 708 | 622 | 173-362 | 180 | 22 |
Винтовые захваты Schraubklemme SVW 2 T представляют собой устройства, предназначенные для поднимания и транспортировки стальных балок с фланцем. Они обладают высокой грузоподъемностью, составляющей 2000 кг.
Одной из ключевых характеристик этих захватов является их размер. Зев R, который представляет собой расстояние между зажимными колодками, составляет от 75 до 190 мм. Высота H, которая определяет расстояние от верхней части захвата до нижней части зажимных колодок, может варьироваться от 113 до 192 мм.
Максимальная вертикальная высота V, до которой можно поднять балку с помощью этих захватов, составляет 357 мм. Максимальная горизонтальная высота U, на которую можно поднять балку, равна 345 мм.
Захваты также имеют параметр S, который указывает на ширину зажимных колодок и равен 30 мм. Толщина T зажимных колодок составляет 73.50 мм. Расстояние между центрами захвата X равно 120 мм.
Масса одного захвата составляет 5 кг.
Устройство этих винтовых захватов основано на передаче зажимного усилия от винта на зажимные колодки. Благодаря этому, сила удерживания достигается за счет геометрического замыкания, без использования зубчатых колец или элементов.
Винтовые захваты Schraubklemme SVW 2 T обладают рядом преимуществ. Во-первых, они обеспечивают надежное и безопасное поднятие и транспортировку стальных балок. Во-вторых, их конструкция позволяет равномерно распределить зажимное усилие, что предотвращает деформацию или повреждение балок. В-третьих, эти захваты обладают компактными размерами, что делает их удобными в использовании в ограниченных пространствах.
В заключение, винтовые захваты Schraubklemme SVW 2 T являются надежными и эффективными устройствами для подъема и транспортировки стальных балок. Их высокая грузоподъемность, удобные размеры и надежная конструкция делают их идеальным выбором для производственных и строительных задач.
