Грузо-
подъе-мность[кг/пара]: 4000
ЗевR[мм]: 0-100
V [мм]: 220
S [мм]: 145
W [мм]: 25
T [мм]: 30.50
H [мм]: 19.50
U [мм]: 414
X [мм]: 105
Y [мм]: 20
Масса [кг/шт.]: 15
Описание
Стабильная, неперекашивающаяся конструкция, которая попарно используется для транспортирования и поднимания одного или нескольких стальных листов. Указания грузоподъемности относится к использовании захватов в парах.

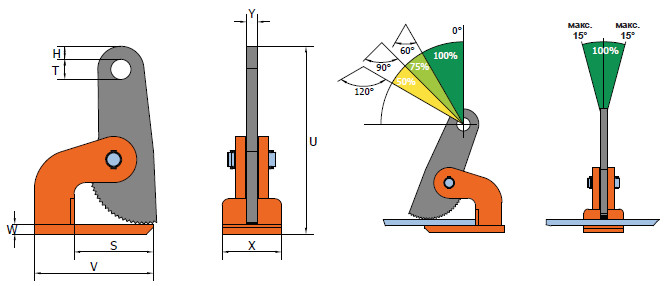

| Код | Грузоподъемность [кг/пара] | Зев R [мм] | V [мм] | S [мм] | W [мм] | Т [мм] | Н [мм] | X [мм] | U [мм] | Y [мм] | Масса [кг/шт.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HXW 1 т | 1000 | 0-35 | 140 | 99 | 10 | 25 | 11,50 | 65 | 188 | 15 | 2,60 |
| HXW 2 T | 2 000 | 0-60 | 180 | 118 | 15 | 30,50 | 19,50 | 90 | 287 | 16 | 7 |
| HXW 3 т | 3 000 | 0-60 | 180 | 118 | 20 | 30,50 | 19,50 | 90 | 291 | 16 | 8 |
| HXW 4 т | 4 000 | 0-60 | 220 | 145 | 25 | 30,50 | 19,50 | 105 | 304 | 20 | 13 |
| HXW 6 т | 6 000 | 0-60 | 220 | 145 | 25 | 30,50 | 19,50 | 110 | 307 | 20 | 14 |
| HXW 8 т | 8 000 | 0-60 | 225 | 135 | 35 | 30,50 | 19,50 | 120 | 336 | 30 | 19 |
| HXW 10т | 10 000 | 0-60 | 225 | 135 | 35 | 30,50 | 19,50 | 120 | 336 | 30 | 19 |
| HXW 12т | 12 000 | 0-60 | 225 | 135 | 35 | 30,50 | 19,50 | 120 | 336 | 30 | 19 |
| HSXW 2Т | 2 000 | 0-100 | 180 | 120 | 15 | 30,50 | 19,50 | 90 | 383 | 15 | 9,20 |
| HSXW 3Т | 3 000 | 0-100 | 180 | 120 | 20 | 30,50 | 19,50 | 90 | 387 | 15 | 10 |
| HSXW 4Т | 4 000 | 0-100 | 220 | 145 | 25 | 30,50 | 19,50 | 105 | 414 | 20 | 15 |
| HSXW 6Т | 6 000 | 0-100 | 220 | 145 | 25 | 30,50 | 19,50 | 120 | 414 | 20 | 16,50 |
| HSXW 8Т | 8 000 | 0-100 | 225 | 135 | 35 | 30,50 | 19,50 | 120 | 428 | 30 | 21 |
| HSXW 10Т | 10 000 | 0-100 | 225 | 135 | 35 | 30,50 | 19,50 | 120 | 428 | 30 | 22 |
| HSXW 12Т | 12 000 | 0-100 | 225 | 135 | 35 | 30,50 | 19,50 | 120 | 428 | 30 | 22 |
| HSXW 15 т | 15 000 | 0-150 | 350 | 240 | 35 | 45 | 27,50 | 140 | 665 | 35 | 53 |
Горизонтальные грузоподъемные захваты Hebeklemme HSXW 4 T являются надежным и эффективным инструментом для транспортировки и подъема стальных листов. Их конструкция обеспечивает стабильность и предотвращает их перекашивание во время работы.
Одной из ключевых характеристик этих захватов является их грузоподъемность, которая составляет 4000 кг на пару. Это позволяет использовать их для подъема одного или нескольких листов одновременно, что значительно увеличивает производительность работы.
Зев R этих грузоподъемных захватов составляет от 0 до 100 мм. Это означает, что они могут легко справиться с различными размерами и формами стальных листов. Независимо от толщины или ширины, эти захваты обеспечивают надежное и безопасное подъемное решение.
Одной из важных характеристик этих грузоподъемных захватов является V — расстояние между точками контакта с грузом. В случае Hebeklemme HSXW 4 T оно составляет 220 мм. Это позволяет обеспечить равномерное распределение нагрузки на стальные листы, что в свою очередь предотвращает их деформацию или повреждение во время подъема.
S — ширина грузоподъемного захвата, составляет 145 мм. Это позволяет захватывать стальные листы различной ширины и обеспечивает надежное и безопасное их подъемное решение.
W — толщина грузоподъемного захвата, составляет 25 мм. Это позволяет захватывать стальные листы различной толщины, обеспечивая гибкость и универсальность в использовании.
T — высота грузоподъемного захвата, составляет 30,50 мм. Эта характеристика позволяет эффективно использовать захваты для подъема стальных листов разной высоты, обеспечивая оптимальные условия для работы.
H — высота грузоподъемного захвата в закрытом положении, составляет 19,50 мм. Это означает, что захваты могут быть легко установлены и использованы даже в ограниченном пространстве.
U — длина грузоподъемного захвата, составляет 414 мм. Эта характеристика позволяет эффективно использовать захваты для подъема стальных листов различных размеров и длин.
X — ширина грузоподъемного захвата, составляет 105 мм. Это обеспечивает надежное и безопасное захватывание стальных листов различной ширины и формы.
Y — длина грузоподъемного захвата, составляет 20 мм. Эта характеристика позволяет захватывать стальные листы различной длины, обеспечивая гибкость и универсальность использования.
Масса грузоподъемного захвата составляет 15 кг на штуку. Это делает их легкими и удобными в использовании, что способствует повышению эффективности работы.
Горизонтальные грузоподъемные захваты Hebeklemme HSXW 4 T являются незаменимым инструментом для транспортировки и подъема стальных листов. Их стабильная и неперекашивающаяся конструкция обеспечивает надежность и безопасность в работе. Благодаря своим характеристикам, эти захваты могут использоваться для подъема и транспортировки стальных листов различных размеров и форм, что делает их универсальными и эффективными в использовании.
