Description
Грузо-
подъем-
ность [кг]: 15000

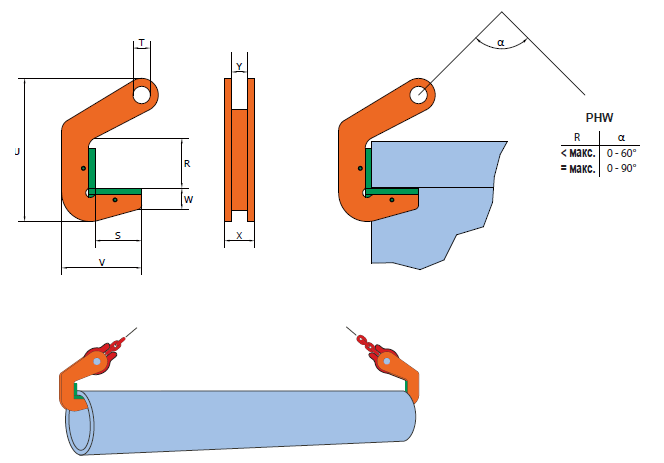

ЗевR [мм]: 0-76
S [мм]: 209
T [мм]: 85
U [мм]: 816
V [мм]: 373
W [мм]: 136
X [мм]: 106
Y [мм]: 48
Масса [кг/шт.]: 73
Описание
Захват с шарнирным подвесным кольцом для универсального поднятия, кантования и транспортирования листового металла, стальных плит и конструкций во всех направлениях. Исполнение в усиленном корпусе. Захват оснащен предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию на поднимаемом изделии. Захват типа SVUW имеет бОльшую ширину зева.
Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.
| Код | Грузоподъемность [кг] | Зев R [мм] | S [мм] | Т [мм] | U [мм] | V [мм] | W [мм] | X [мм] | Y [мм] | Масса [кг/шт. ] |
|---|---|---|---|---|---|---|---|---|---|---|
| VUW 0,75 т | 750 | 0-13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,80 |
| VEUW 1 т | 1000 | 0-25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,80 |
| VEUW 2 т | 2 000 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VEUW 3 т | 3 000 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VUW 4,5 Т | 4 500 | 0-25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16 |
| VEUW 4,5 т | 4 500 | 0-45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,50 |
| VUW 6 т | 6 000 | 0-32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22 |
| VEUW 6 т | 6 000 | 0-50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| VUW 7,5 т | 7 500 | 0-40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27 |
| VEUW 7,5 т | 7 500 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
| VUW 9 т | 9 000 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29 |
| VUW 12 т | 12 000 | 0-52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41 |
| VUW 15 т | 15 000 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73 |
| VUW 17 т | 17 000 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74 |
| VUW 20 т | 20 000 | 0-80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160 |
| VUW 25 т | 25 000 | 5-85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160 |
| VUW 30 т | 30 000 | 10-90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167 |
| SVUW 6 т | 6 000 | 40-90 | 114 | 78 | 523 | 275 | 70 | 78 | 32 | 24 |
| SVUW 7,5 т | 7 500 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 30 |
| SVUW 9 т | 9 000 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 31 |
| SVUW 12 т | 12 000 | 50-100 | 152 | 85 | 644 | 344 | 100 | 94 | 48 | 45 |
| SVUW 15 т | 15 000 | 80-150 | 224 | 85 | 808 | 450 | 136 | 106 | 48 | 78 |
| SVUW 20 т | 20 000 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 25 т | 25 000 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 30 т | 30 000 | 80-150 | 249 | 100 | 946 | 645 | 156 | 142 | 71 | 176,50 |
Вертикальные грузоподъемные захваты Hebeklemme VUW 15 T — это специализированное оборудование, предназначенное для подъема и перемещения тяжелых грузов. С его помощью можно эффективно и безопасно осуществлять работы с листовым металлом, стальными плитами и другими конструкциями.
Одной из главных особенностей Hebeklemme VUW 15 T является его высокая грузоподъемность, которая составляет 15000 кг. Это позволяет использовать захват для работы с крупными и тяжелыми грузами. Благодаря этому оборудованию можно значительно упростить и ускорить процесс перевозки и перемещения грузов на производстве или на стройплощадке.
Одним из ключевых параметров, определяющих возможности и характеристики Hebeklemme VUW 15 T, является зевR. ЗевR представляет собой диапазон открытия захвата и указывает на максимальное расстояние между его захватывающими элементами. В данном случае, диапазон зева составляет от 0 до 76 мм. Это позволяет использовать захват для работы с различными толщинами листового металла и стальных плит.
Другой важным параметром является S, который указывает на ширину захвата. В данном случае, ширина захвата составляет 209 мм. Это означает, что Hebeklemme VUW 15 T может использоваться для работы с грузами шириной до 209 мм. Это открывает широкие возможности для подъема и перемещения различных конструкций.
Помимо этого, важными параметрами являются T, U, V, W, X и Y. T указывает на высоту захвата, которая составляет 85 мм. U — это расстояние от верхней части захвата до его оси, которое равно 816 мм. V — это высота захвата, которая составляет 373 мм. W — это ширина захвата, которая равна 136 мм. X — это расстояние от оси захвата до его передней части, которое составляет 106 мм. И, наконец, Y — это высота захвата, которая равна 48 мм. Все эти параметры определяют габариты и конструкцию Hebeklemme VUW 15 T, что позволяет эффективно и безопасно работать с различными грузами.
Важно отметить, что Hebeklemme VUW 15 T имеет общую массу 73 кг. Это означает, что он является компактным и легким в использовании. Благодаря этому, захват можно легко устанавливать и перемещать в нужное место, что облегчает работу оператора и повышает производительность.
Одним из важных преимуществ Hebeklemme VUW 15 T является наличие предохранительного рычага. Этот рычаг обеспечивает фиксацию на поднимаемом изделии в закрытом состоянии, что гарантирует безопасность и надежность подъема. Также стоит отметить, что Hebeklemme VUW 15 T имеет усиленный корпус, что позволяет использовать его для подъема и перемещения тяжелых и крупногабаритных грузов.
В заключение, вертикальные грузоподъемные захваты Hebeklemme VUW 15 T — это надежное и эффективное оборудование, которое облегчает и ускоряет процесс подъема и перемещения тяжелых грузов. Благодаря своим характеристикам и особенностям, Hebeklemme VUW 15 T может использоваться в различных отраслях промышленности и строительства. Этот захват обеспечивает безопасность и надежность работы, что делает его идеальным выбором для профессионалов.
