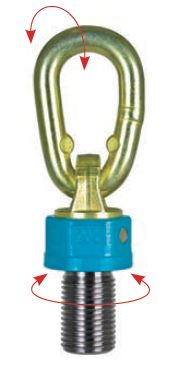

NS10KL2404 Рым-болты с поворотной петлёй на шарикоподшипнике для подъёма во всех направлениях

Description

Диаметр резьбы d х е: M 24 x 45
Раб. нагрузка при подъеме с углом в 90° т: 4,0
b мм: 57
g мм: 75
t мм: 63
Размер подъёмной петли мм: 18x85x45
Вес кг: 1,48

Описание

• класс стали 10
• подъёмная петля поворачивается в направлении нагрузки
• коэффициент запаса прочности 4 : 1

Диаметр резьбы d х е	Раб. нагрузка при подъеме с углом в 90° т	b мм	g мм	t мм	Размер подъёмной петли мм	Вес КГ	Код изделия
М 10 х 18	0,5	36,5	48	41	13x55x32	0,42	NS10KL10005
М 12 х 18	0,7	36,5	48	41	13x55x32	0,43	NS10KL12007
М 14 х 20	1,0	36,5	48	41	13x55x32	0,42	NS10KL14010
М 16 х 30	1,4	36,5	48	41	13x55x32	0,44	NS10KL16014
М 20 х 30	1,7	36,5	48	41	13x55x32	0,46	NS10KL20017
М 20 х 40	2,5	52	68	57	16x70x34	0,97	NS10KL20025
М 24 х 30	1,7	36,5	48	41	13x55x32	0,49	NS10KL24017
М 24 х 45	4,0	57	75	63	18x85x45	1,48	NS10KL2404
М 30 х 35	4,0	57	75	63	18x85x45	1,50	NS10KL3004
М 30 х 45	6,7	70	95	78	20x85x45	2,37	NS10KL30067
М 30 х 45	8,0	81	106	86	23x115x60	3,64	NS10KL3008
М 36 х 50	10,0	81	106	86	23x115x60	3,72	NS10KL3610
М 42 х 50	12,5	81	106	86	23x115x60	3,82	NS10KL4212
М 45 х 60	17,0	104	127	106	30x140x70	7,50	NS10KL4517
М 48 х 72	12,0	81	106	86	23x115x60	4,33	NS10KL4812
М 48 х 60	17,0	104	127	106	30x140x70	7,57	NS10KL4817
М 56 х 78	18,0	104	127	106	30x140x70	8,00	NS10KL5618
М 64 х 96	20,0	104	127	106	30x140x70	8,85	NS10KL6420
М 64×96	28,0	129	174	135	35x170x80	16,30	NS10KL6428
М 72 х120	28,0	129	174	135	35x170x80	17,60	NS10KL7228
М 80 х150	28,0	129	174	135	35x170x80	19,50	NS10KL8028
М 90х115	40,0	170	233	182	46x240x110	36,50	NS10KL9040
М 100 х 150	40,0	170	233	182	46x240x110	39,80	NS10KL10040

Под заказ другие типы рым-болтов

Срок поставки на склад Финляндии 2-3 недели

Диаметр резьбы	WLL t	WLL t	WLL t	WLL t	WLL t 0 — 45°	WLL t 45 — 60°	WLL t 0 — 45°	WLL t 45 — 60°	Момент затяжки Nm
М 10 х 18	1,0	0,5	2,0	1,0	0,7	0,5	1,0	0,8	10-40
М 12 х 18	1,4	0,7	2,8	1,4	1,0	0,7	1,4	1,0	15-40
М 14 х 20	2,0	1,0	4,0	2,0	1,4	1,0	2,1	1,5	30-40
М 16 х 30	2,8	1,4	5,6	2,8	2,0	1,4	3,0	2,1	45 -130
М 20 х 30	3,4	1,7	6,8	3,4	2,4	1,7	3,6	2,5	75 — 130
М 20 х 40	5,0	2,5	10,0	5,0	3,6	2,5	5,3	3,8	100 — 170
М 24 х 30	3,4	1,7	6,8	3,4	2,4	1,7	3,6	2,5	90 — 130
М 24×45	8,0	4,0	16,0	8,0	5,6	4,0	8,5	6,0	190 — 280
М 30 х 35	8,0	4,0	16,0	8,0	5,6	4,0	8,5	6,0	190 — 280
М 30×45	12,0	6,7	24,0	13,4	9,5	6,7	14,0	10,0	230 — 400
М 30 х 45	12,0	8,0	24,0	16,0	11,2	8,0	16,0	12,0	270 — 600
М 36 х 50	15,0	10,0	30,0	20,0	14,0	10,0	21,2	15,0	270 — 600
М 42 х 50	15,0	12,5	30,0	25,0	17,0	12,5	25,0	18,0	270 — 700
М 45 х 60	25	17,0	50,0	34,0	23,5	17,0	35,0	25,0	350 — 800
М 48 х 72	15	12,5	30,0	25,0	17,0	12,5	25,0	18,0	270 — 700
М 48 х 60	25	17,0	50,0	34,0	23,5	17,0	35,0	25,0	350 — 800
М 56 х 78	25	18,0	50,0	36,0	25,0	18,0	37,5	26,5	350 — 900
М 64 х 96	25	20,0	50,0	40,0	28,0	20,0	42,5	30,0	350 — 900
М 64 х 96	32,5	28,0	65,0	56,0	39,0	28,0	58,0	42,0	500 -1000
М 72 х 120	32,5	28,0	65,0	56,0	39,0	28,0	58,0	42,0	500 -1200
М 80 х150	32,5	28,0	65,0	56,0	39,0	28,0	58,0	42,0	500 -1200
М 90 х115	50	40,0	100,0	80,0	56,0	40,0	84,0	60,0	500 -1500
М 100×150	50	40	100,0	80,0	56,0	40,0	84,0	60,0	500-1700

NS10KL2404 рым-болты с поворотной петлёй на шарикоподшипнике представляют собой инновационное оборудование, предназначенное для подъема грузов во всех направлениях. Эти болты имеют диаметр резьбы M24x45 и обладают рядом уникальных характеристик, которые делают их незаменимыми в различных сферах промышленности.

Одной из главных особенностей NS10KL2404 рым-болтов является наличие поворотной петли на шарикоподшипнике. Это позволяет осуществлять подъем грузов в разных направлениях без необходимости изменения положения болта. Такая конструкция обеспечивает высокую гибкость и удобство в использовании.

Рабочая нагрузка при подъеме с углом в 90° составляет 4,0 тонны. Это означает, что NS10KL2404 рым-болты могут безопасно поднимать груз весом до 4,0 тонн при вертикальном положении. Данный параметр делает их особенно привлекательными для промышленных предприятий, занимающихся перевозкой и подъемом крупных и тяжелых грузов.

Размеры подъемной петли составляют 18x85x45 мм. Это позволяет легко закрепить болты на различных поверхностях и обеспечивает надежность подъема груза. Кроме того, вес NS10KL2404 рым-болтов составляет всего 1,48 кг, что делает их легкими и удобными в транспортировке.

NS10KL2404 рым-болты с поворотной петлёй на шарикоподшипнике имеют широкий спектр применения. Они могут использоваться в строительстве для подъема и перемещения строительных материалов, в промышленности для подъема оборудования и механизмов, а также в логистике и складском хозяйстве для удобства перевозки грузов.

Благодаря высокой надежности и простоте использования, NS10KL2404 рым-болты с поворотной петлёй на шарикоподшипнике являются незаменимым оборудованием в сфере подъемных работ. Они позволяют повысить эффективность и безопасность работы, сократить время и усилия, затрачиваемые на подъем грузов.

В заключение, NS10KL2404 рым-болты с поворотной петлёй на шарикоподшипнике являются инновационным оборудованием, которое обладает высокой надежностью и удобством в использовании. Они позволяют осуществлять подъем грузов во всех направлениях и широко применяются в различных сферах промышленности. Весом всего 1,48 кг, эти болты обеспечивают безопасность и надежность во время подъемных работ.
