Description
Диаметр резьбы d х е: M 56 x 78
Раб. нагрузка при подъеме с углом в 90° т: 18,0
b мм: 104
g мм: 127
t мм: 106
Размер подъёмной петли мм: 30x140x70
Вес кг: 8,00
Описание
 |
|
 |
|
 |
- класс стали 10
- подъёмная петля поворачивается в направлении нагрузки
- коэффициент запаса прочности 4 : 1
| Диаметр резьбы d х е | Раб. нагрузка при подъеме с углом в 90° т | b мм | g мм | t мм | Размер подъёмной петли мм | Вес КГ | Код изделия |
|---|---|---|---|---|---|---|---|
| М 10 х 18 | 0,5 | 36,5 | 48 | 41 | 13x55x32 | 0,42 | NS10KL10005 |
| М 12 х 18 | 0,7 | 36,5 | 48 | 41 | 13x55x32 | 0,43 | NS10KL12007 |
| М 14 х 20 | 1,0 | 36,5 | 48 | 41 | 13x55x32 | 0,42 | NS10KL14010 |
| М 16 х 30 | 1,4 | 36,5 | 48 | 41 | 13x55x32 | 0,44 | NS10KL16014 |
| М 20 х 30 | 1,7 | 36,5 | 48 | 41 | 13x55x32 | 0,46 | NS10KL20017 |
| М 20 х 40 | 2,5 | 52 | 68 | 57 | 16x70x34 | 0,97 | NS10KL20025 |
| М 24 х 30 | 1,7 | 36,5 | 48 | 41 | 13x55x32 | 0,49 | NS10KL24017 |
| М 24 х 45 | 4,0 | 57 | 75 | 63 | 18x85x45 | 1,48 | NS10KL2404 |
| М 30 х 35 | 4,0 | 57 | 75 | 63 | 18x85x45 | 1,50 | NS10KL3004 |
| М 30 х 45 | 6,7 | 70 | 95 | 78 | 20x85x45 | 2,37 | NS10KL30067 |
| М 30 х 45 | 8,0 | 81 | 106 | 86 | 23x115x60 | 3,64 | NS10KL3008 |
| М 36 х 50 | 10,0 | 81 | 106 | 86 | 23x115x60 | 3,72 | NS10KL3610 |
| М 42 х 50 | 12,5 | 81 | 106 | 86 | 23x115x60 | 3,82 | NS10KL4212 |
| М 45 х 60 | 17,0 | 104 | 127 | 106 | 30x140x70 | 7,50 | NS10KL4517 |
| М 48 х 72 | 12,0 | 81 | 106 | 86 | 23x115x60 | 4,33 | NS10KL4812 |
| М 48 х 60 | 17,0 | 104 | 127 | 106 | 30x140x70 | 7,57 | NS10KL4817 |
| М 56 х 78 | 18,0 | 104 | 127 | 106 | 30x140x70 | 8,00 | NS10KL5618 |
| М 64 х 96 | 20,0 | 104 | 127 | 106 | 30x140x70 | 8,85 | NS10KL6420 |
| М 64×96 | 28,0 | 129 | 174 | 135 | 35x170x80 | 16,30 | NS10KL6428 |
| М 72 х120 | 28,0 | 129 | 174 | 135 | 35x170x80 | 17,60 | NS10KL7228 |
| М 80 х150 | 28,0 | 129 | 174 | 135 | 35x170x80 | 19,50 | NS10KL8028 |
| М 90х115 | 40,0 | 170 | 233 | 182 | 46x240x110 | 36,50 | NS10KL9040 |
| М 100 х 150 | 40,0 | 170 | 233 | 182 | 46x240x110 | 39,80 | NS10KL10040 |
Под заказ другие типы рым-болтов
Срок поставки на склад Финляндии 2-3 недели
| Диаметр резьбы |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
Момент затяжки Nm |
|---|---|---|---|---|---|---|---|---|---|
| М 10 х 18 | 1,0 | 0,5 | 2,0 | 1,0 | 0,7 | 0,5 | 1,0 | 0,8 | 10-40 |
| М 12 х 18 | 1,4 | 0,7 | 2,8 | 1,4 | 1,0 | 0,7 | 1,4 | 1,0 | 15-40 |
| М 14 х 20 | 2,0 | 1,0 | 4,0 | 2,0 | 1,4 | 1,0 | 2,1 | 1,5 | 30-40 |
| М 16 х 30 | 2,8 | 1,4 | 5,6 | 2,8 | 2,0 | 1,4 | 3,0 | 2,1 | 45 -130 |
| М 20 х 30 | 3,4 | 1,7 | 6,8 | 3,4 | 2,4 | 1,7 | 3,6 | 2,5 | 75 — 130 |
| М 20 х 40 | 5,0 | 2,5 | 10,0 | 5,0 | 3,6 | 2,5 | 5,3 | 3,8 | 100 — 170 |
| М 24 х 30 | 3,4 | 1,7 | 6,8 | 3,4 | 2,4 | 1,7 | 3,6 | 2,5 | 90 — 130 |
| М 24×45 | 8,0 | 4,0 | 16,0 | 8,0 | 5,6 | 4,0 | 8,5 | 6,0 | 190 — 280 |
| М 30 х 35 | 8,0 | 4,0 | 16,0 | 8,0 | 5,6 | 4,0 | 8,5 | 6,0 | 190 — 280 |
| М 30×45 | 12,0 | 6,7 | 24,0 | 13,4 | 9,5 | 6,7 | 14,0 | 10,0 | 230 — 400 |
| М 30 х 45 | 12,0 | 8,0 | 24,0 | 16,0 | 11,2 | 8,0 | 16,0 | 12,0 | 270 — 600 |
| М 36 х 50 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,2 | 15,0 | 270 — 600 |
| М 42 х 50 | 15,0 | 12,5 | 30,0 | 25,0 | 17,0 | 12,5 | 25,0 | 18,0 | 270 — 700 |
| М 45 х 60 | 25 | 17,0 | 50,0 | 34,0 | 23,5 | 17,0 | 35,0 | 25,0 | 350 — 800 |
| М 48 х 72 | 15 | 12,5 | 30,0 | 25,0 | 17,0 | 12,5 | 25,0 | 18,0 | 270 — 700 |
| М 48 х 60 | 25 | 17,0 | 50,0 | 34,0 | 23,5 | 17,0 | 35,0 | 25,0 | 350 — 800 |
| М 56 х 78 | 25 | 18,0 | 50,0 | 36,0 | 25,0 | 18,0 | 37,5 | 26,5 | 350 — 900 |
| М 64 х 96 | 25 | 20,0 | 50,0 | 40,0 | 28,0 | 20,0 | 42,5 | 30,0 | 350 — 900 |
| М 64 х 96 | 32,5 | 28,0 | 65,0 | 56,0 | 39,0 | 28,0 | 58,0 | 42,0 | 500 -1000 |
| М 72 х 120 | 32,5 | 28,0 | 65,0 | 56,0 | 39,0 | 28,0 | 58,0 | 42,0 | 500 -1200 |
| М 80 х150 | 32,5 | 28,0 | 65,0 | 56,0 | 39,0 | 28,0 | 58,0 | 42,0 | 500 -1200 |
| М 90 х115 | 50 | 40,0 | 100,0 | 80,0 | 56,0 | 40,0 | 84,0 | 60,0 | 500 -1500 |
| М 100×150 | 50 | 40 | 100,0 | 80,0 | 56,0 | 40,0 | 84,0 | 60,0 | 500-1700 |

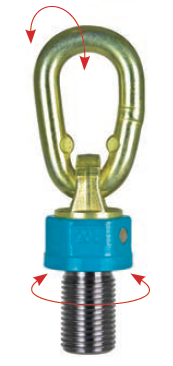

Рым-болты с поворотной петлёй на шарикоподшипнике для подъёма во всех направлениях являются надежным и эффективным инструментом для различных задач подъема. Они обеспечивают гибкость и удобство при подъеме грузов, позволяя работать в любом направлении.
Одним из ключевых параметров рым-болтов является диаметр резьбы d х е, который в данном случае составляет M 56 x 78. Этот параметр указывает на размеры резьбовой части рым-болта, а также на размеры гайки, которая будет использоваться для крепления груза.
Рабочая нагрузка при подъеме с углом в 90° составляет 18,0 тонн. Этот показатель указывает на максимальную нагрузку, которую рым-болт может выдержать при подъеме груза под прямым углом. Благодаря своей конструкции с поворотной петлей на шарикоподшипнике, рым-болты обеспечивают равномерное распределение нагрузки и повышают безопасность подъемных работ.
Размеры b, g и t также играют важную роль при выборе рым-болтов. Размер b составляет 104 мм и указывает на ширину рым-болта. Размер g равен 127 мм и указывает на высоту рым-болта. Размер t равен 106 мм и указывает на толщину рым-болта. Все эти параметры должны соответствовать требованиям конкретной задачи подъема.
Особенностью рым-болтов с поворотной петлей на шарикоподшипнике является размер подъёмной петли, который составляет 30x140x70 мм. Этот параметр определяет размеры петли, через которую будет производиться подъем груза. Рым-болты с поворотной петлей обеспечивают свободное вращение петли вокруг оси, что позволяет поднимать грузы в любом направлении без дополнительных усилий.
Вес рым-болта с поворотной петлей на шарикоподшипнике составляет 8,00 кг. Этот параметр важен при выборе подходящего оборудования для подъемных работ. Более легкие рым-болты могут быть удобны для переноски и монтажа, тогда как более тяжелые могут обеспечивать большую надежность и устойчивость при подъеме груза.
В заключение, рым-болты с поворотной петлёй на шарикоподшипнике для подъёма во всех направлениях представляют собой надежное и удобное решение для подъемных работ. Их конструкция обеспечивает гибкость и безопасность при подъеме грузов, а различные параметры, такие как диаметр резьбы, рабочая нагрузка, размеры и вес, позволяют выбрать подходящий рым-болт для конкретной задачи.
