Description
Диаметр резьбы M: M36
A мм: 77
B мм: 124
C мм: 85
D мм: 101
E мм: 97,5
E´ мм: —
F мм: 26,5
H мм: 62
J мм: —
K мм: —
L мм: —
R мм: —
Вес кг: 5,8
Описание
- класс стали 8
- болт заменяем
- класс стали болта не менее 8.8
- подъёмная петля поворачивается в направлении нагрузки
- обработка поверхности – окраска
- коэффициент запаса прочности 4 : 1
| Диаметр резьбы М | А мм | В мм | С мм | D мм | Е мм | F мм | Н мм | J мм | К мм | L мм | R мм | Вес кг | Код изделия | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М8 | 30 | 55 | 35 | 35 | 40 | — | 10 | 12 | — | — | — | — | 0,2 | NS8P03 |
| М10 | 32 | 65 | 36 | 42 | 56 | 30 | 14 | 15 | 74 | 35 | 50 | 35 | 0,4 | NS8P05 |
| М12 | 32 | 65 | 36 | 43 | 56 | 29 | 14 | 20 | 74 | 35 | 55 | 35 | 0,4 | NS8P07 |
| М16 | 46 | 85 | 50 | 50 | 72 | 41 | 16 | 25 | 95 | 45 | 65 | 46 | 1,0 | NS8P15 |
| М20 | 46 | 85 | 50 | 53 | 72 | 38 | 16 | 30 | 95 | 45 | 70 | 46 | 1Д | NS8P25 |
| М24 | 46 | 85 | 50 | 55 | 72 | 36 | 16 | 40 | 95 | 45 | 80 | 46 | 1,2 | NS8P30 |
| МЗО | 60 | 114 | 65 | 75 | 100 | 53 | 22 | 50 | 136 | 67 | 110 | 66 | 3,3 | NS8P50 |
| М36 | 77 | 124 | 85 | 101 | 97,5 | — | 26,5 | 62 | — | — | — | — | 5,8 | NS8P80 |
| М42 | 95 | 158 | 104 | 112 | 108 | — | 36 | 60 | — | — | — | — | 10,9 | NS8P150 |
| М48 | 95 | 158 | 104 | 120 | 103 | — | 36 | 69 | — | — | — | — | 11,6 | NS8P200 |
Рабочие нагрузки
| Диаметр резьбы |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
WLL |
Момент затяжки Nm |
|---|---|---|---|---|---|---|---|---|---|
| М8 | 0,30 | 0,30 | 0,60 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 | 30,0 |
| М10 | 0,50 | 0,50 | 1,00 | 1,00 | 0,70 | 0,50 | 1,05 | 0,75 | 40,0 |
| М12 | 0,75 | 0,75 | 1,50 | 1,50 | 1,05 | 0,75 | 1,58 | 1,13 | 65,0 |
| М16 | 1,50 | 1,50 | 3,00 | 3,00 | 2,10 | 1,50 | 3,15 | 2,25 | 150,0 |
| М20 | 2,50 | 2,50 | 5,00 | 5,00 | 3,50 | 2,50 | 5,25 | 3,75 | 250,0 |
| М24 | 3,00 | 3,00 | 6,00 | 6,00 | 4,20 | 3,00 | 6,30 | 4,50 | 300,0 |
| МЗО | 5,00 | 5,00 | 10,00 | 10,00 | 7,00 | 5,00 | 10,50 | 7,50 | 500,0 |
| М36 | 8,00 | 8,00 | 16,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 | 800,0 |
| М42 | 15,00 | 15,00 | 30,00 | 30,00 | 21,00 | 15,00 | 31,50 | 22,50 | 1500,0 |
| М48 | 20,00 | 20,00 | 40,00 | 40,00 | 28,00 | 20,00 | 42,00 | 30,00 | 2000,0 |
Класс стали болта не менее 8.8

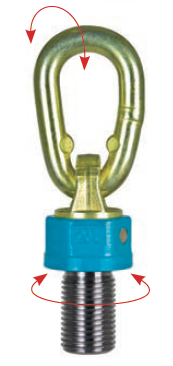

Рым-болты с поворотной петлёй для подъёма во всех направлениях M36 — это крепежное изделие, предназначенное для подъема и перемещения грузов различных масс. Рым-болты обладают поворотной петлей, что позволяет осуществлять подъем в любом направлении.
Диаметр резьбы M: M36
A мм: 77
B мм: 124
C мм: 85
D мм: 101
E мм: 97,5
E´ мм: —
F мм: 26,5
H мм: 62
J мм: —
K мм: —
L мм: —
R мм: —
Вес кг: 5,8
NS8P80 Рым-болты с поворотной петлёй для подъёма во всех направлениях имеют следующие параметры:
— Диаметр резьбы M: M36
— Размеры: A мм: 77, B мм: 124, C мм: 85, D мм: 101, E мм: 97,5, E´ мм: —, F мм: 26,5, H мм: 62, J мм: —, K мм: —, L мм: —, R мм: —
— Вес: 5,8 кг
Эти болты изготовлены из класса стали 8, что гарантирует их высокую прочность и надежность. Болты имеют поворотную петлю, которая позволяет поднимать грузы в любом направлении. Это очень удобно и позволяет эффективно использовать рым-болты в различных сферах деятельности, где требуется подъем и перемещение грузов.
Важным фактором является также обработка поверхности рым-болтов. Они окрашены, что не только придает им эстетический вид, но и защищает от коррозии, увеличивая их срок службы.
Одним из важных технических характеристик рым-болтов является класс стали болта, который не должен быть менее 8.8. Это означает, что болт обладает высокой прочностью и может выдерживать значительные нагрузки. Коэффициент запаса прочности составляет 4:1, что гарантирует безопасность использования рым-болтов и защищает от возможных поломок или несчастных случаев.
NS8P80 Рым-болты с поворотной петлёй для подъёма во всех направлениях M36 — это надежное и прочное крепежное изделие, которое позволяет эффективно поднимать и перемещать грузы. Они обладают поворотной петлей, что упрощает и ускоряет процесс подъема. Благодаря классу стали 8 и коэффициенту запаса прочности 4:1, рым-болты обеспечивают безопасность и надежность в работе. Обработка поверхности окраской защищает их от коррозии и увеличивает срок службы. NS8P80 Рым-болты с поворотной петлёй для подъёма во всех направлениях M36 — идеальное решение для тех, кто ищет надежный и удобный крепежный элемент.
